高溫環境斜齒輪螺旋角當如何選擇？

發布時間：2025-05-27
閱讀：1001
在高溫環境下選擇斜齒輪的螺旋角時，需綜合考慮熱膨脹效應、嚙合性能、軸向力、散熱需求及材料特性，以避免因高溫導致的齒輪失效或壽命縮短。以下是關鍵設計要點及推薦方法：
一、高溫對斜齒輪的主要影響
熱膨脹效應
齒輪材料（如鋼）的熱膨脹系數約為 11×10 ?6/ °C，高溫下軸向和徑向尺寸增大，可能導致：
嚙合間隙減小，甚至卡滯；
螺旋角實際角度變化，影響軸向力平衡。
潤滑失效風險
高溫下潤滑油粘度下降，油膜易破裂，螺旋角過大可能加劇齒面滑動摩擦，導致發熱加劇。
材料性能劣化
高溫下材料硬度降低（如 45 鋼在 200℃時硬度下降約 15%），需通過螺旋角優化降低接觸應力。
二、螺旋角選擇的核心原則
1. 優先控制軸向力與發熱
常規螺旋角范圍：
一般斜齒輪螺旋角推薦為 8 °～25 °，高溫環境下建議取 12^\circ \sim 20^\circ（中等偏小值），原因如下：
較小螺旋角（如 12°~15°）：軸向力 F a=F ttanβ較小，減輕軸承負荷（尤其對軸向承載能力弱的圓柱滾子軸承）；
齒面滑動速度v s=vsinβ較低，減少摩擦發熱（v為圓周速度）。
較大螺旋角（如 18°~20°）：
僅適用于低速、重載且散熱良好的場景（如配備強制冷卻系統），利用高重合度（ε≥1.3）降低單齒載荷。禁忌：避免螺旋角超過 25 °，否則軸向力激增可能導致軸承過熱失效。
2. 匹配熱膨脹與嚙合間隙
計算熱變形補償量：
設齒輪工作溫度為 T，環境溫度為 T 0，軸向熱膨脹量 ΔL=L?α?(T?T 0)，其中 L 為軸長，α為材料熱膨脹系數。若螺旋角為 β，則嚙合點軸向位移量 Δx=ΔL?cosβ，需確保 Δx≤[δ]（許用間隙變化量）。
示例：鋼制齒輪軸長 L=300mm，溫差 ΔT=100 °C，ΔL=300×11×10 ?6×100=0.33mm。若許用軸向間隙變化為 0.2mm，則 cosβ≤0.2/0.33≈0.606，即 β≥53 °（顯然不合理），因此需通過 減小螺旋角 或 采用熱膨脹系數低的材料（如鑄鐵 α≈10×10 ?6 / °C）降低風險。
預留熱脹間隙：
設計時增大軸承游隙（如采用 C3/C4 級公差），或使用 調心滾子軸承 補償軸向位移，避免螺旋角受膨脹限制。
3. 結合潤滑與散熱設計
螺旋角對油膜的影響：
較大螺旋角（如 20°）可增強齒面油楔效應，利于高溫下油膜形成，但需配合 高粘度指數潤滑油（如 ISO VG 320 齒輪油，粘度指數 VI≥140）；
小螺旋角（如 12°）需依賴 壓力噴油潤滑，確保齒面充分冷卻。
散熱優先場景：
若高溫源于環境熱源（如爐窯、烘烤設備），螺旋角宜取 12°~15°，并通過以下方式強化散熱：
增大齒面粗糙度（Ra3.2~6.3），利用微觀凹坑儲油；
設計齒面油槽，引導潤滑油至高溫區域。
4. 材料與工藝協同優化
高溫材料匹配：
采用 滲氮鋼（如 38CrMoAl，耐溫≤500℃）或 高溫合金（如 Inconel 718），其熱膨脹系數低、高溫強度高，可允許螺旋角適當增大（如 18°）；
避免使用尼龍等高分子材料（熱膨脹系數大，α≈80×10 ?6/ °C），若必須使用，螺旋角需≤10°。
齒面處理：
對螺旋角≥15° 的齒輪進行 表面淬火（如感應淬火），提高齒面硬度（≥55HRC），減少高溫磨損。
三、典型工況設計示例
應用場景 溫度范圍 載荷特性 推薦螺旋角 配套措施
冶金爐用減速機 200~350℃ 低速重載 15°~18° 強制油冷 + 圓錐滾子軸承 + 滲氮齒輪
汽車渦輪增壓器齒輪 300~500℃ 高速輕載 10°~12° 陶瓷軸承 + 合成潤滑油（如 PAO 基油）
化工高溫泵齒輪 150~250℃ 中等載荷 12°~15° 迷宮密封 + 耐腐蝕涂層（如 Ni-P）
四、驗證與優化方法
熱 - 結構耦合分析
使用有限元軟件（如 ANSYS）模擬高溫下齒輪的變形，重點關注：
螺旋角方向的應變是否導致嚙合干涉；
軸承座處軸向應力是否超過材料許用值。
臺架試驗
在高溫環境箱（模擬實際溫度）中測試齒輪箱，監測：
油溫與軸承溫度曲線；
振動頻譜（螺旋角不當可能引發軸向振動峰值）。
經驗公式校驗
螺旋角與熱效率關系可參考：η= cosβ+fcotβcosβ?ftanβ其中 f為高溫下摩擦系數（取 0.15~0.2），確保效率
η≥0.92。
總結
高溫環境下斜齒輪螺旋角的選擇需以 控制軸向力與熱變形 為核心，優先采用 12°~20° 中等范圍，并通過材料升級、潤滑強化和結構散熱協同優化。實際設計中需結合具體工況參數（如溫度、轉速、載荷）進行仿真驗證，避免單一依賴經驗值導致失效。

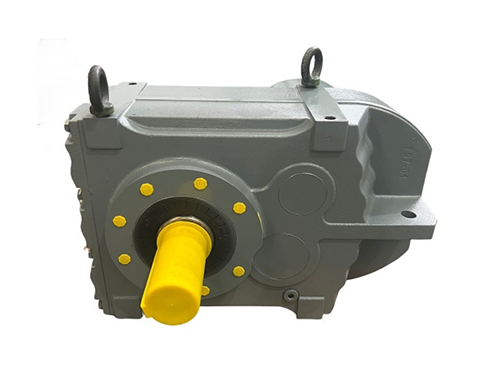

斜齒輪減速機
