起重機齒輪傳動裝置的主要類型及特點

發布時間：2025-05-29
閱讀：1001
一、基礎齒輪傳動裝置
?圓柱齒輪傳動?
?直齒圓柱齒輪?：齒向與軸線平行，制造簡單但傳動沖擊較大，主要用于低速、輕載的起重機運行機構；
?斜齒圓柱齒輪?：齒向傾斜，嚙合平穩且承載力提升，適用于高速、中載的起升機構。
?錐齒輪傳動（傘齒輪）?
用于兩軸相交（通常90°）的傳動場景，如起重機旋轉機構或轉向驅動裝置，能承受復雜空間載荷；
需配合高強度材料（如20CrMnTi）及滲碳淬火工藝，延長重型起重機的使用壽命。
二、特殊功能傳動裝置
?蝸輪蝸桿傳動?
適用于大減速比（單級可達100:1）和自鎖需求場景，如起重機變幅機構的精準定位控制；
采用青銅蝸輪與合金鋼蝸桿組合，通過IP65防護設計提升粉塵環境適應性。
?行星齒輪傳動?
通過多行星輪均載設計實現高功率密度，用于起重機卷揚機系統，支持緊湊空間下的重載升降；
行星架采用浮動結構，齒輪精度達ISO 6-7級，背隙控制在≤5弧分。
三、關鍵技術與應用適配
?裝置類型? ?典型應用場景? ?技術要求?
直齒圓柱齒輪 橋式起重機大車行走機構 齒面硬度≥HRC45，精度等級ISO 8-9級
斜齒圓柱齒輪 港口起重機起升機構 滲碳淬火處理，模數≥5mm
蝸輪蝸桿 塔式起重機回轉制動裝置 潤滑角≥20°，接觸區動壓油膜厚度≥5μm
行星齒輪 冶金鑄造起重機卷筒組驅動 均載系數≤1.2，齒根彎曲應力≤300MPa
四、性能優化方向
?材料升級?：采用38CrMoAlA滲氮鋼齒輪，結合低溫回火工藝，提升抗疲勞性能；
?精度控制?：數控磨齒工藝實現齒形誤差＜0.015mm，降低起重機運行噪音；
?潤滑改進?：集成集中潤滑系統，減少摩擦損耗，傳動效率提升至≥92%。

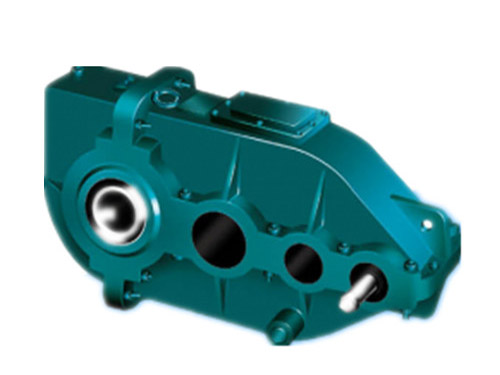

QJG-T軟齒面圓柱齒輪減速機
