硬齒面斜齒輪齒端齒向修形的具體方法有哪些？

發布時間：2025-06-05
閱讀：1001
硬齒面斜齒輪的齒端齒向修形旨在優化齒面載荷分布、降低邊緣應力集中并抑制振動噪音。根據修形原理和技術實現方式，其具體方法可系統歸納如下：
一、核心修形方法分類
1. ?齒端修薄法?
?原理?：在齒輪齒寬兩端對稱或單側削薄齒厚，漸變至端面形成楔形間隙。
?作用?：緩解因安裝誤差或軸變形導致的齒端過載，避免邊緣剝落及斷齒。
?參數控制?：
修形長度：通常為齒寬的 ?5%-15%?（重載工況取上限）。
修形量：單側最大削薄量 ?0.01–0.03mm?（需結合載荷計算）。
2. ?螺旋角修形法?
?原理?：微量調整斜齒輪螺旋角（±0.1°以內），改變嚙合接觸線走向。
?作用?：均衡軸向載荷分布，改善因螺旋角累積誤差引起的偏載。
?應用場景?：長軸系傳動（如軋機主減速機）的軸向糾偏。
3. ?鼓形修整法?
?原理?：沿齒寬方向?qū)X面加工成微凸弧面（鼓形量≈0.005–0.02mm）。
?作用?：強制接觸區向齒寬中部集中，避免邊緣接觸引發的早期失效。
?技術要點?：鼓形量過大會顯著降低有效接觸面積，需通過有限元分析優化。
4. ?齒頂修緣法?
?原理?：對齒頂附近漸開線進行微量修整（常見于嚙入/嚙出側）。
?作用?：補償輪齒受載變形，消除嚙入沖擊和退出嚙合時的干涉。
?硬齒面適配?：修緣量控制在 ?0.01–0.05mm?，需配合齒向修形使用。
 二、加工實現工藝
1. ?數控機床精密修形?
通過五軸聯動CNC機床，按預設拓?fù)淝€直接加工修形齒面，精度可達 ?±0.002mm?。
?優勢?：支持復雜修形復合設計（如鼓形+齒端修?。?/div>
2. ?磨齒后修正工藝?
對已淬硬齒輪采用 ?CBN砂輪?進行精磨修整，適用于小批量修形返修。
?局限?：修形量受限（一般≤0.03mm），成本較高。
3. ?電化學修形（ECM）?
針對高硬度齒輪（HRC>60），通過電解液溶解金屬實現無應力修形。
?適用性?：微量修整（<0.01mm）及表面光整7。
 三、參數設計與驗證要點
?修形要素? ?設計依據? ?典型值范圍?
修形長度 L_mL m齒寬 bb、載荷梯度 (0.05–0.15)b(0.05–0.15)b
Z大修形量 \deltaδ 傳遞扭矩、材料彈性模量 0.01–0.03mm
鼓形量 C_\betaC β軸撓度、箱體變形 5–20μm
修形曲線 有限元接觸分析（FEA）優化 拋物線/線性函數
?驗證流程?：
著色檢查接觸斑點（目標：居中帶狀分布，無端部集中）；
振動測試對比修形前后噪聲頻譜（主頻振幅降幅需＞3dB）；
負載溫升監測（ΔT修形后 ≤ ΔT原齒形×80%）。
 四、注意事項
?過修形風險?：修形量過大將導致有效接觸面積減少，反而降低承載能力。
?工藝順序?：應在最終熱處理（如滲碳淬火）后執行修形，避免熱處理變形抵消修形效果。
?系統匹配?：需同步調整配對齒輪的修形參數，避免嚙合干涉。
案例：某熱連軋機硬齒面斜齒輪采用 ?齒端修薄+鼓形復合修形? 后，齒面應力峰值降低 ?18%?，斷齒故障率下降 ?90%?。

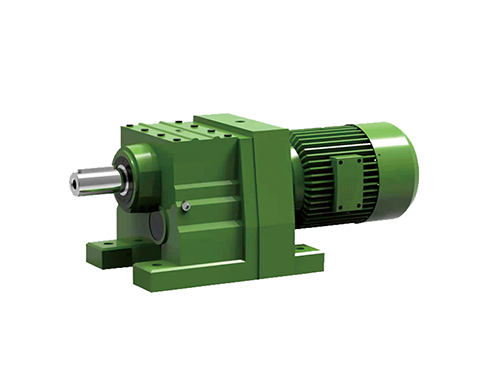

硬齒面自動化減速機
