蝸桿與蝸輪材料影響摩擦損失嗎？

發布時間：2025-06-24
閱讀：1001
蝸桿與蝸輪的材料選擇對摩擦損失有顯著影響，其核心原因在于材料的物理性能（如硬度、耐磨性）、化學相容性及摩擦副匹配性會直接改變接觸面的滑動摩擦狀態。以下從材料特性、常見組合及影響機制展開分析：
一、蝸桿與蝸輪的典型材料組合及摩擦特性
1. 蝸桿材料
常用材料：
碳素鋼（如 45 鋼）、合金鋼（如 40Cr、20CrMnTi），通常需淬火（表面硬度 HRC45~55）或滲碳處理以提高耐磨性。
高速重載場景下可能使用硬質合金（如 YG8）或陶瓷材料，但成本較高。
摩擦影響：
淬火鋼表面硬度高，與蝸輪材料配對時可降低表面磨損，但過硬的表面可能導致蝸輪材料（如青銅）磨損加?。ㄐ韬侠砥ヅ溆捕炔睿?。
表面粗糙度影響：拋光或鍍層（如鍍鉻）可降低表面摩擦系數，減少滑動阻力。
2. 蝸輪材料
常用材料：
錫青銅（如 ZCuSn10Pb1）：耐磨性好，與鋼蝸桿配對時摩擦系數低（μ≈0.03~0.08），適用于中速中載場景。
鋁青銅（如 ZCuAl10Fe3）：強度高，但摩擦系數略高于錫青銅（μ≈0.05~0.1），耐沖擊性更好。
灰鑄鐵（如 HT200）：成本低，但摩擦系數高（μ≈0.1~0.15），僅適用于低速輕載或干式傳動（無潤滑）。
工程塑料（如尼龍、聚四氟乙烯）：自潤滑性優異（μ≈0.02~0.05），但強度低，適用于輕載、靜音場景。
摩擦影響：
青銅類材料與鋼蝸桿形成 “軟 - 硬” 摩擦副，可有效儲存潤滑油并形成油膜，降低摩擦損失；鑄鐵或塑料的摩擦特性則取決于材料本身的自潤滑能力。
3. 典型材料組合的摩擦損失對比
蝸桿材料 蝸輪材料 摩擦系數（μ） 摩擦損失占比 適用場景
淬火鋼（HRC45~55） 錫青銅 0.03~0.08 低（10%~20%） 中速傳動（v≤5m/s）
淬火鋼 鋁青銅 0.05~0.1 中（20%~30%） 重載、沖擊工況
淬火鋼 灰鑄鐵 0.1~0.15 高（30%~40%） 低速（v≤2m/s）、輕載
表面硬化鋼 尼龍 0.02~0.05 極低（<10%） 輕載、靜音、無潤滑場景
二、材料特性對摩擦損失的影響機制
1. 硬度匹配與磨損行為
硬度差原則：蝸桿硬度通常高于蝸輪（如鋼蝸桿硬度 HRC45+，青銅蝸輪硬度 HB100~200），形成 “硬對軟” 摩擦副，可使磨損主要發生在蝸輪表面（便于更換蝸輪，降低維護成本）。
磨損對摩擦的反饋：若蝸輪材料過硬（如鑄鐵），可能導致蝸桿表面磨損加劇，接觸表面粗糙度上升，摩擦系數增大，損失增加；若材料過軟（如低強度塑料），則蝸輪快速磨損后間隙變大，接觸狀態惡化，摩擦損失波動。
2. 材料的自潤滑性與儲油能力
金屬材料：
青銅中的錫、鉛等元素在摩擦熱作用下易形成低熔點合金層，起到自潤滑作用，減少干摩擦；
鑄鐵無自潤滑性，需依賴外部潤滑，否則摩擦損失急劇增加。
工程塑料：
尼龍、聚四氟乙烯（PTFE）內含固體潤滑劑（如石墨、二硫化鉬），即使無潤滑油也能維持低摩擦系數，尤其適合少油或無油環境。
3. 熱導率與溫度效應
材料熱導率：
青銅熱導率高（錫青銅 λ≈67W/(m?K)），可快速散逸摩擦熱，避免接觸面溫度過高導致潤滑油失效；
塑料熱導率低（尼龍 λ≈0.25W/(m?K)），高速傳動時易因溫升導致材料軟化，摩擦系數驟增。
溫度 - 摩擦系數曲線：
多數材料的摩擦系數隨溫度升高先降低后升高（如鋼 - 青銅在 100℃時 μ≈0.05，200℃時 μ 可能升至 0.1），超過臨界溫度后潤滑膜破壞，摩擦損失呈指數級增長。
4. 化學相容性與腐蝕
蝸桿與蝸輪材料若形成電化學腐蝕對（如鋼 - 鋁青銅在潮濕環境中），表面會產生腐蝕產物，破壞油膜并增大摩擦阻力，間接增加摩擦損失。
三、降低摩擦損失的材料優化措施
材料配對優化
高速輕載場景：選擇 “淬火鋼 + 尼龍” 組合，利用塑料自潤滑性降低摩擦；
中速重載場景：采用 “淬火鋼 + 錫青銅”，平衡耐磨性與油膜形成能力；
低速無潤滑場景：優先 “表面硬化鋼 + 鑄鐵”，并配合固體潤滑劑（如二硫化鉬涂層）。
表面處理強化
蝸桿表面鍍鉻（Cr 鍍層）或滲氮（提高表面硬度至 HV900+），降低表面粗糙度（Ra≤0.8μm），減少滑動阻力；
蝸輪表面燒結青銅粉末冶金層，提高儲油能力，增強油膜穩定性。
合金元素添加
蝸輪材料中加入鉛（如 ZCuSn10Pb1），提高減摩性；蝸桿材料中加入鉬（如 42CrMo），改善高溫耐磨性。
四、總結
蝸桿與蝸輪的材料選擇通過影響摩擦系數、磨損速率、熱管理能力直接決定摩擦損失的大小。其中，**“淬火鋼 + 錫青銅”** 是兼顧效率與成本的經典組合，而工程塑料的應用可進一步降低摩擦但受限于強度。在設計時，需根據傳動速度、載荷、潤滑條件及溫升要求，合理匹配材料特性，必要時通過表面處理或合金化提升摩擦副性能，以最小化能量損失并延長使用壽命。

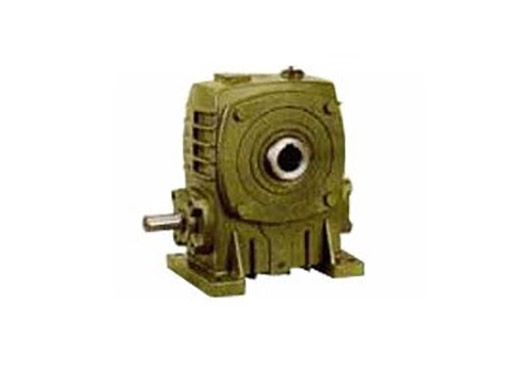

WPKA蝸輪減速機
