如何解決軸向竄動導致的蝸輪蝸桿減速機噪音問題?

發布時間：2025-07-31
閱讀：1001
蝸輪蝸桿減速機的噪音問題中，軸向竄動是常見誘因 —— 蝸桿或蝸輪沿軸向的異常移動（通常＞0.1mm）會導致嚙合間隙忽大忽小、齒面接觸不均勻，進而引發周期性沖擊摩擦，產生 “高頻尖叫” 或 “沉悶撞擊聲”。解決該問題需從抑制軸向竄動和優化嚙合狀態兩方面入手，具體措施如下：
一、精準控制軸向間隙：從源頭減少竄動空間
軸向竄動的核心原因是蝸桿 / 蝸輪的軸向定位失效或間隙過大，需通過軸承預緊、結構限位等方式將軸向間隙控制在合理范圍（通?！?.05mm）。
1. 優化蝸桿軸向定位與軸承預緊
蝸桿是軸向竄動的主要來源（因蝸桿承受軸向力更大），需通過軸承組合設計限制其竄動：
兩端固定支承結構（適用于中高速、軸向力大的場景）：
蝸桿兩端采用角接觸球軸承（面對面或背靠背安裝），通過調整軸承內圈或外圈的隔套厚度進行預緊，消除軸向間隙。例如：在軸承端蓋與軸承外圈之間加裝薄銅墊片（厚度 0.02-0.05mm），通過增減墊片數量將軸向間隙控制在 0.02-0.03mm，確保蝸桿無明顯竄動。
一端固定、一端游動結構（適用于低速、溫差大的場景）：
固定端用圓錐滾子軸承（承受軸向力），游動端用深溝球軸承（允許微量軸向移動以補償熱脹冷縮），但需嚴格控制固定端的軸向間隙（≤0.04mm），避免游動端過度竄動。
2. 限制蝸輪軸向竄動
蝸輪的軸向竄動多因軸肩定位不良或輪轂與軸的配合松動導致：
軸肩 + 擋圈雙重限位：蝸輪輪轂左側靠軸肩定位（軸肩高度≥5mm，確保剛性），右側加裝軸用彈性擋圈（卡入軸上溝槽，溝槽深度≥擋圈厚度的 1/2），或用圓螺母 + 止動墊圈鎖緊（螺母擰緊扭矩符合標準，如 M30 螺母扭矩≥80N?m），將蝸輪軸向竄動控制在≤0.05mm。
過盈配合增強穩定性：蝸輪與軸的配合采用H7/k6 過渡配合（而非間隙配合），通過壓裝或熱裝（加熱蝸輪至 80-100℃）實現緊密結合，減少因配合松動導致的竄動（配合面粗糙度需達 Ra1.6μm，確保貼合緊密）。
二、改善嚙合精度：減少竄動引發的沖擊摩擦
即使存在微量竄動，若嚙合均勻也可降低噪音，需通過齒面加工、中心距控制等優化嚙合狀態。
1. 提升齒形精度與接觸面積
控制齒距誤差：采用 7 級及以上精度加工（GB/T 10089），蝸桿齒距累積誤差≤0.03mm/m，蝸輪齒距偏差≤0.02mm，避免因齒形不規則導致竄動時的局部撞擊。
齒面修形：對蝸桿進行齒向鼓形修正（齒向中部微凸，兩端漸縮），使嚙合接觸區集中在齒寬中部（接觸面積≥60%），即使存在微量竄動，仍能保持穩定接觸，減少邊緣沖擊噪音。
2. 精準控制中心距與嚙合側隙
軸向竄動會間接改變中心距，導致側隙波動，需嚴格控制：
中心距偏差：箱體加工時，蝸桿與蝸輪的中心距偏差控制在 ±0.02mm（中模數減速機，m=5-10mm），避免因中心距過大導致側隙超標（側隙過大會加劇竄動時的沖擊）。
嚙合側隙適配：根據工況調整側隙，低速重載場景（易竄動）采用較小側隙（如 0.1-0.15mm），高速場景留略大側隙（0.15-0.2mm）補償熱脹，但需配合軸向預緊確保側隙穩定。
三、優化潤滑與阻尼：降低竄動帶來的摩擦噪音
良好的潤滑可減少齒面摩擦系數，阻尼結構能吸收沖擊振動，輔助降低噪音。
1. 選擇高粘度、高阻尼潤滑油
優先使用高粘度齒輪油（如 N460 或 N680），粘度高的油液在齒面形成較厚油膜，能緩沖竄動時的瞬時沖擊，同時增加油膜阻尼，降低振動噪音。
油中可添加少量極壓抗磨劑（如硫化烯烴），但需控制比例（≤3%），避免過度降低摩擦系數導致嚙合不穩定。
2. 增加阻尼緩沖結構
在蝸桿軸承座與箱體之間加裝橡膠阻尼墊片（硬度 50-60 Shore A），利用橡膠的彈性吸收竄動產生的振動，減少振動向箱體的傳遞（可降低噪音 3-5dB）。
蝸輪輪轂與軸之間若采用間隙配合（需調整時），可在配合面涂覆耐磨阻尼涂層（如聚四氟乙烯基涂層），既減少磨損，又通過涂層彈性緩沖竄動沖擊。
四、安裝與維護：預防竄動加劇
安裝不當或維護缺失會放大軸向竄動，需規范操作：
1. 安裝時控制軸向力平衡
減速機輸入軸與電機軸、輸出軸與負載軸的同心度偏差≤0.1mm/m（用激光對中儀檢測），避免因不對中產生額外軸向力（額外軸向力會加劇蝸桿竄動）。
若負載端存在軸向力（如帶式輸送機的張緊力），需在輸出軸端加裝推力軸承，將外部軸向力引導至箱體，避免傳遞至蝸輪蝸桿嚙合副。
2. 定期檢查與調整
運行每 300 小時，用百分表檢測蝸桿軸向竄動（固定表座，表頭抵蝸桿軸端，推拉軸測量），若竄動＞0.08mm，需重新預緊軸承或更換磨損的軸承（軸承滾子與滾道磨損會導致間隙增大）。
每年檢查蝸輪輪轂與軸的配合狀態，若出現松動（用手能晃動蝸輪），需重新壓裝或更換軸（配合面磨損后需鍍鉻修復，恢復過盈量）。
總結：解決流程
檢測定位：用百分表確認蝸桿 / 蝸輪軸向竄動量（＞0.05mm 即需處理）；
優先解決間隙：通過軸承預緊、擋圈限位等將竄動控制在≤0.05mm；
優化嚙合與潤滑：提升齒面接觸精度，選用高粘度油液；
長期維護：定期檢查軸承磨損和配合狀態，預防竄動復發。
通過以上措施，可將軸向竄動導致的噪音降低 10-15dB，同時減少因竄動引發的齒面磨損，延長減速機壽命。?

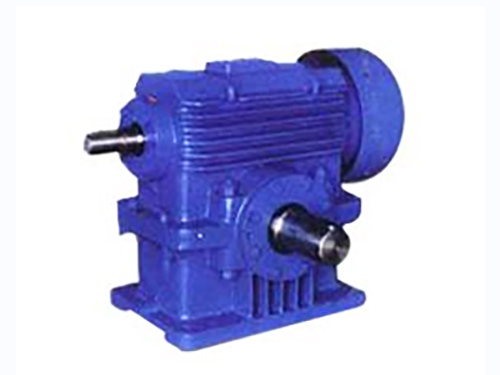

TPG平面包絡環面蝸桿減速機
