如何調整減速機與電機的間隙？

發布時間：2025-09-01
閱讀：1001
調整減速機與電機之間的間隙（通常指?軸向間隙?或?聯軸器對中偏差?）是確保傳動系統穩定運行的關鍵步驟。以下是系統化的調整方法和注意事項：
?1. 明確調整目標?
?軸向間隙?：防止軸承受過大的軸向力（一般預留0.1~0.3mm，具體參考設備手冊）。
?徑向/角向?qū)χ?：聯軸器偏差需控制在允許范圍內（如激光對中儀要求≤0.05mm/m）。
?平行度/同軸度?：電機與減速機安裝面的平行誤差≤0.1mm/m。
?2. 調整步驟詳解?
?(1) 聯軸器對中調整（以激光對中為例）?
?步驟1：預對齊?
用直尺初步檢查聯軸器端面間隙（粗調至＜0.5mm）。
確保電機與減速機底座接觸面無毛刺或異物。
?步驟2：安裝激光對中儀?
將發射器/接收器分別固定在兩半聯軸器上（間距＜500mm時精度較高）。
?步驟3：測量與計算?
旋轉軸至0°、90°、180°、270°四個位置，記錄激光偏移數據。
?允許偏差?（以柔性聯軸器為例）：
徑向偏差：≤0.05mm
角向偏差：≤0.02mm/m
?步驟4：調整墊片?
根據激光儀軟件提示增減電機底座的墊片（常用不銹鋼墊片，厚度0.05~1mm）。
?公式計算?：
\text{墊片調整量} = \frac{\text{偏差量} \times \text{底座螺栓間距}}{\text{聯軸器直徑}}
墊片調整量=
聯軸器直徑
偏差量×底座螺栓間距
示例：角向偏差0.1mm/m，螺栓間距200mm，需在前端加0.2mm墊片。
?(2) 軸向間隙調整（齒輪/蝸輪減速機）?
?方法A：調整端蓋墊片?
拆開端蓋，測量原始墊片厚度，按需增減（每次調整0.05mm增量）。
?標準?：手動轉動輸入軸應無卡滯，軸向竄動≤0.15mm（用百分表測量）。
?方法B：鎖緊螺母預緊?
對于帶鎖緊螺母的結構（如伺服減速機），使用扭矩扳手按手冊值擰緊（如SKF建議預緊力為軸承軸向剛度的20%）。
?(3) 平行度調整（鏈輪/皮帶傳動）?
?拉線法?：
在電機和減速機鏈輪間拉緊細鋼絲。
用塞尺測量鋼絲與輪齒側面的間隙差（要求≤0.1mm/100mm）。
?激光準直儀?：
直接投射激光線檢查兩軸平行度（工業級設備精度可達±0.01mm/m）。
?3. 關鍵工具清單?
?工具? ?用途? ?精度要求?
激光對中儀 聯軸器徑向/角向偏差測量 ±0.001mm
百分表+磁力表座 軸向間隙檢測 0.01mm分辨率
塞尺 檢查底座接觸面間隙 0.02~1mm范圍
扭矩扳手 螺栓/螺母預緊力控制 ±3%讀數精度
?4. 常見問題與解決?
?問題1：反復調整仍超差?
檢查基礎剛性（用0.05mm塞尺查底座接觸面，空隙＞0.1mm需刮研）。
確認聯軸器本身是否變形（徑向跳動＞0.02mm需更換）。
?問題2：運行后對中失效?
熱膨脹補償：預偏置電機中心（如溫度差30℃時，鋼軸膨脹量≈0.36mm/m）。
采用彈性聯軸器（如梅花聯軸器允許0.3°角向偏差）。
?問題3：軸向竄動過大?
更換軸承類型（角接觸軸承比深溝球軸承更適合軸向定位）。
增加波形彈簧墊圈（提供恒定軸向預緊力）。
?5. 驗收標準?
?振動測試?：
運行1小時后測振動速度有效值（ISO 10816-3標準，≤2.8mm/s為優良）。
?溫升監測?：
連續運行4小時，軸承外圈溫度≤環境溫度+40℃。
?噪聲檢查?：
用聲級計測量（距離1米處≤75dB(A)）。
?6. 安全提示?
調整前必須斷電并掛警示牌！
使用百分表時避免磁力表座干擾電機磁場（伺服電機尤其注意）。
高溫環境下（＞50℃）需冷卻后再調整，避免金屬熱變形誤導數據。
?注?：對于精密傳動（如機器人關節減速機），建議使用液壓拉伸器對螺栓施加精確預緊力（誤差±2%），并采用三維激光跟蹤儀做最終校準。

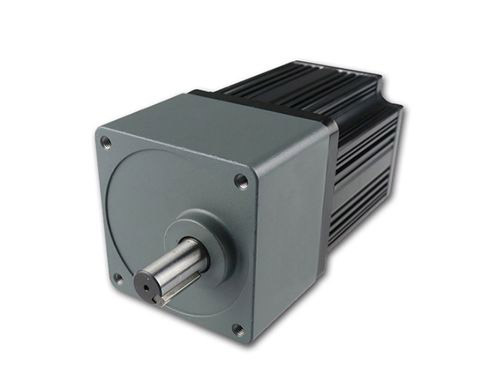

偏心調速電機
