矩陣式工裝控制變形的原理是什么？

發布時間：2025-04-11
閱讀：1001
矩陣式工裝控制齒輪滲碳淬火變形的原理分析
矩陣式工裝通過優化裝料結構和熱傳導條件，顯著減少齒輪在滲碳淬火過程中的變形。其核心原理體現在以下方面：
一、均勻溫度場控制
分層間隔設計
矩陣式工裝采用分層擺放結構，使零件之間保留均勻間隙（如5-10mm），避免傳統堆垛式裝料導致的局部熱量聚集或冷卻不均。
通過增加氣流或介質接觸面積，促進滲碳氣氛與淬火介質的均勻滲透，減少因溫度梯度引發的熱應力差異。
同步加熱與冷卻
分層結構縮短了零件從滲碳爐轉移至淬火槽的時間差，降低各零件因散熱速率不同導致的組織轉變差異，從而抑制變形。
二、應力均衡機制
熱應力與組織應力平衡
矩陣式工裝通過均勻的熱傳導，使齒輪表面和心部的奧氏體-馬氏體轉變過程更同步，減小因比容差異導致的組織應力集中。
例如，某20CrMnTi齒輪試驗中，采用矩陣工裝后，齒形變化量從±40μm縮小至±10μm以內。
支撐結構優化
工裝凹槽深度、壁厚等參數設計（如凹槽深度匹配齒輪厚度），可分散齒輪自重壓力，減少因局部受力不均導致的翹曲或錐形變形。
三、工藝參數協同作用
淬火介質與工裝適配
配合高壓氮氣淬火技術，矩陣工裝的分層結構允許介質快速穿透，實現分級冷卻（如快速冷卻表面、緩冷心部），進一步降低變形風險。
裝料密度控制
每層工裝限定零件數量（如每層裝9件），避免過密裝料導致的熱處理參數波動，確保同爐零件性能一致性。
四、工程驗證效果
精度提升：某輕車平臺齒輪試驗顯示，采用矩陣式工裝后，熱處理精度變化量從4級降至2級，齒形、平面度等指標合格率提升44%以上。
經濟性：通過減少變形量，后續磨齒加工余量減少約30%，顯著降低生產成本。
總結
矩陣式工裝通過空間布局優化、應力均衡設計及工藝協同，綜合控制溫度場與組織轉變的均勻性，是解決齒輪滲碳淬火變形的關鍵技術之一。具體應用中需結合零件結構、材料特性調整工裝參數，并參考標準（如GB15831-2023）進行驗證。

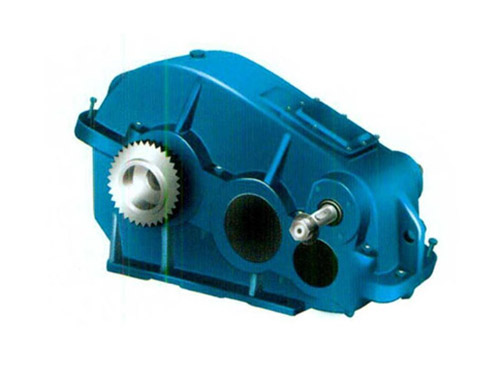

ZQD大速比圓柱齒輪減速機
