三環減速機裝配方法有哪些？

發布時間：2025-04-12
閱讀：1001
三環減速機的裝配方法需遵循嚴格的工藝步驟和結構特點，結合其核心傳動部件的多環并行設計，以下是關鍵裝配方法及注意事項的總結：
一、裝配前的準備工作
部件檢查與清洗
檢查所有零件（如內齒環板、偏心軸、齒輪等）的完整性，確保無裂紋、磨損或變形。
用汽油或?qū)Ｓ们逑磩┤コ冷P油及雜質，重點清潔軸承配合面、齒輪嚙合面等關鍵部位。
工具與潤滑準備
準備力矩扳手、液壓壓力機、水平儀等工具，并確保潤滑劑（如N110-N200齒輪油或半流體潤滑脂）符合要求。二、核心部件的裝配流程
內齒環板相位調整
三環減速機的三塊內齒環板需按特定相位角（通?；コ?20°）安裝，避免嚙合干涉。通過公式計算或查表確定相位角，確保環板輪齒的精確分度。
標記第一塊環板為基準，調整第二、第三塊環板的相位角，使用專用夾具固定后鎖緊螺栓。
偏心軸與齒輪的安裝
將偏心軸分段裝入箱體，確保三段曲軸互成120°，并通過軸承座固定。注意偏心距偏差需控制在±0.02mm以內。
外齒輪與內齒環板嚙合時，需手動轉動高速軸，驗證低速軸正反向靈活無卡滯。
支撐結構與對中機構裝配
安裝三角支撐架，利用緩沖墊（如橡膠材質）和彈簧片減少振動，并通過卡鎖與內環的卡環固定，提升穩定性。使用對中機構（如刻度表、驅動齒輪）調整輸入/輸出軸的同軸度，誤差需小于聯軸器補償量，避免因?qū)χ衅钜l(fā)軸承早期損壞。
三、潤滑與密封處理
潤滑系統安裝
立式安裝時需加裝潤滑泵，確保頂端軸承的油液覆蓋；臥式安裝需控制油位至軸心位置。
初次運行前需空載試運轉2小時，分階段加載（25%、50%、75%、100%）以磨合齒面。
密封與防漏
在箱體剖分面涂密封膠，并檢查透氣塞是否通暢，防止油溫升高導致漏油。
四、調試與驗收標準
運行測試
空載運行檢測：觀察是否平穩、無異常振動或噪聲，油溫不超過80℃，溫升≤60℃。
負載測試：逐步加載至額定扭矩，驗證傳動效率及抗沖擊能力，重點監測齒輪嚙合區的溫升和磨損。
維護要點
定期檢查螺栓緊固狀態、油位及密封性，每半年更換一次潤滑劑。
五、特殊場景下的裝配優化
重載環境：采用整體式偏心軸設計，增強支撐環與機軸的焊接強度，并選用滲碳鋼齒輪提升耐磨性。
空間受限場景：優先選擇立式安裝，通過法蘭盤固定并簡化潤滑系統。
總結
三環減速機的裝配需兼顧多環相位匹配、精密對中和潤滑密封等關鍵環節。實際操作中應嚴格參照技術手冊，結合工況選擇適配工藝，確保設備長期穩定運行。如需具體型號的裝配參數，可查閱相關專利文檔或制造商技術資料。

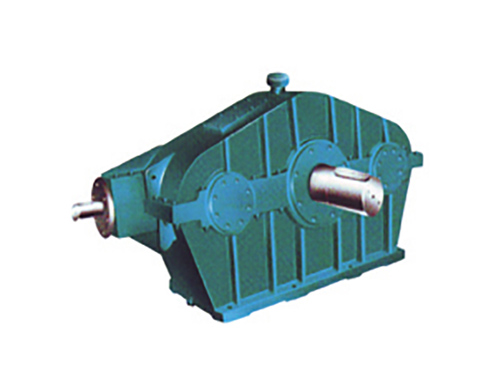

SHS三減速機
