臥式減速機散熱方式有哪些？

發布時間：2025-04-14
閱讀：1001
臥式減速機常見散熱方式及適用場景
1. 自然散熱法
原理：通過減速機外殼與空氣溫差實現熱傳導和輻射散熱，依賴箱體表面自然對流。
改進措施：
增加散熱片設計，擴大散熱面積（如ER系列斜齒輪減速機）；
優化箱體通風孔布局，提升空氣流通效率。
適用場景：功率較小或間歇運行的減速機，如輕載輸送設備。
2. 強制風冷散熱
實現方式：
安裝內置/外置風扇加速空氣流動（常見于F系列減速機）；
采用管道通風系統定向?qū)Я鳎ㄈ缱詣?dòng)化產線設備）。
優勢：散熱效率較自然散熱提升40%-60%，適用于連續高負荷工況。
局限：粉塵環境易堵塞風道，需定期清潔。
3. 潤滑油循環散熱
技術方案：
內置油泵循環：通過油液流動帶走齒輪摩擦熱量，配合箱體散熱片傳導（如EH/EB系列大功率減速機）；
外置油冷系統：配備獨立油冷裝置，通過換熱器實現油溫控制。
溫度控制：可將油溫穩定在60℃以下，適合重載礦山機械。
4. 水冷散熱系統
實施方法：
箱體集成水道：在減速機外殼鑄造冷卻水路，循環冷水吸收熱量；
蛇形管油冷：油池內布置銅制盤管通入冷卻水，實現油液快速降溫。
性能指標：散熱效率可達風冷的3倍，適用于高溫環境（如冶金軋機）。
5. 結構優化散熱
材料升級：
采用鋁合金散熱器（如專利CNXXXXX中所述集成散熱裝置）；
使用導熱系數≥237W/m·K的鋁硅合金外殼。
設計改進：
增大齒輪模數和齒寬，提升散熱表面積；
采用浮頭式結構補償熱應力變形（FUL型散熱器）。
輔助散熱建議
環境控制：保持安裝場所通風，環境溫度≤40℃時散熱效率較佳；
維護策略：
每2000小時更換潤滑油（礦物油）或5000小時（合成油）；
定期清理散熱片積塵（粉塵環境下建議每月1次）；
監測手段：
使用紅外測溫儀監測箱體溫度，預警值建議設定為75℃；
配置油溫傳感器聯動冷卻系統（高端機型標準配置）。
選型參考：輕載設備優選自然散熱（成本低），重載連續工況推薦水冷或強制風冷組合方案。對于10kW以上功率的減速機，建議強制散熱系統與潤滑油循環協同工作。

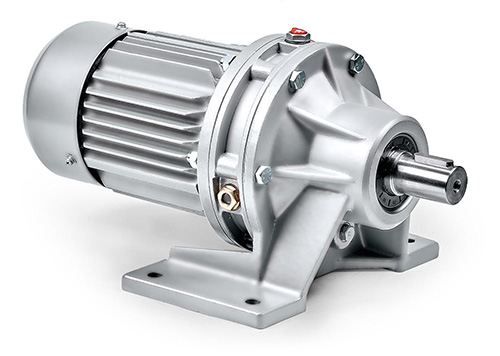

臥式擺線減速機
