如何確定減速機的齒輪精度等級？

發布時間：2025-04-19
閱讀：1001
要確定減速機的齒輪精度等級，需綜合考量傳動性能要求、工況條件及經濟性等因素。以下是具體判斷依據與步驟：
一、齒輪精度等級基礎標準
等級劃分
齒輪精度共有13個等級（0-12級），0級最高，12級最低27。常用等級為5-9級，其中：
5-6級：高精度，用于精密分度、高速低噪場景（如航空發動機、機床主軸）。
7-8級：中等精度，適用于通用減速器、汽車變速箱等。
9級以下：低精度，用于低速重載設備（如礦山機械、農業設備）。
公差組分類
每個精度等級分為三個公差組，分別控制不同性能：
第Ⅰ公差組：運動準確性（如齒距累積誤差）；
第Ⅱ公差組：傳動平穩性（如齒形誤差、基節偏差）；
第Ⅲ公差組：載荷分布均勻性（如齒向誤差）。
二、確定精度等級的核心參數
圓周速度
高速傳動（>15 m/s）：需6級及以上，以減少振動和噪聲（如風電齒輪箱）；
中速傳動（6-15 m/s）：常用7-8級（如工業減速機）；
低速傳動（<6 m/s）：可選用9級以下（如起重機齒輪）。
載荷特性
沖擊載荷：需提高精度以增強抗疲勞能力（如軋鋼機齒輪選6-7級）；
均勻載荷：可適當降低精度（如輸送機齒輪選8級）。
傳動效率要求
高精度齒輪（5-6級）效率可達99%，低精度（9級）約96%。
三、行業應用參考標準
應用場景 推薦精度等級 依據來源
精密分度機構/測量?jī)x器 4-5級 17
汽車變速箱/機床主軸 6-7級 613
通用工業減速器 7-8級 29
礦山機械/農業設備 8-9級 614
四、經濟性平衡與檢測手段
加工成本控制
5-6級需精密磨齒或剃齒工藝，成本較高；
7-8級可采用滾齒+研磨，性價比較高。
檢測方法
振動頻譜分析：識別齒形誤差和嚙合頻率異常；
三坐標測量：量化齒距累積誤差和齒向偏差；
粗糙度檢測：評估齒面加工質量（高精度要求Ra≤0.8μm）。
五、實施步驟建議
明確工況需求：記錄轉速、載荷、環境溫濕度等參數；
參考行業標準：對照ISO 1328或AGMA 2000-C01等規范；
原型測試驗證：通過試制樣品檢測實際運行性能；
優化調整：根據測試結果調整公差組等級組合。
總結：齒輪精度等級需在性能、成本、工藝間取得平衡。對于復雜工況，建議優先滿足關鍵公差組要求（如高速場景側重第Ⅱ公差組），并參考設備手冊或咨詢專業機構。

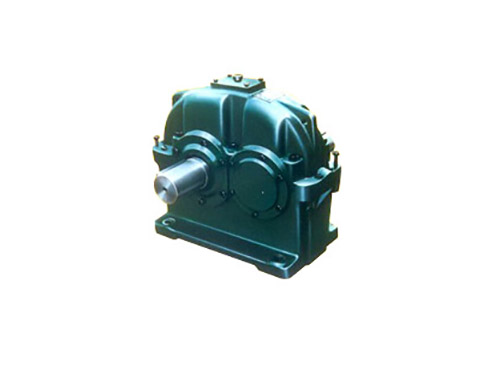

ZDZ硬齒面減速機
