行星減速機抗沖擊設計原理是什么？

發布時間：2025-04-26
閱讀：1001
一、多齒嚙合結構分散沖擊載荷
?齒輪接觸面優化?：行星減速機的行星輪與太陽輪、內齒圈形成多點同步嚙合，接觸面積較傳統平行齒輪擴大30%-50%，沖擊載荷被均勻分配到多個嚙合齒面，避免單點過載。
?行星輪對稱分布?：3-4個行星輪以120°或90°對稱排列，嚙合力矢量相互抵消，降低局部應力集中，提升整體承載穩定性。
二、動態載荷均衡技術
?嚙合相位控制?：通過精密加工調整行星輪與太陽輪、內齒圈的嚙合相位差，確保各齒輪在沖擊工況下同步分擔載荷，實驗數據顯示各行星輪承載偏差可控制在5%以內。
行星架均載設計?：行星架采用高強度合金材料（如42CrMo）并優化支撐結構，減少沖擊傳遞過程中的彈性變形，保持齒輪嚙合精度。
三、高硬度材料與表面處理
?滲碳淬火工藝?：齒輪表面經滲碳淬火處理后硬度達HRC60-62，芯部保持韌性（HRC30-35），形成“外硬內韌”的抗沖擊結構。
?精密磨齒技術?：數控磨齒工藝將齒形誤差控制在3μm以內，減少嚙合沖擊噪聲，延長齒輪疲勞壽命。
四、緊湊布局與剛性支撐
行星輪系集成結構?：行星輪、太陽輪及內齒圈通過行星架緊密集成，整體結構剛度提升30%-40%，有效抑制沖擊引起的軸向/徑向位移。
?高精度軸承配置?：采用角接觸球軸承或圓錐滾子軸承，預緊力優化后可承受瞬時沖擊扭矩的150%-200%。
五、潤滑系統緩沖作用
?強制潤滑設計?：高速沖擊工況下，潤滑油膜在齒輪嚙合面形成動態緩沖層，降低金屬直接碰撞產生的瞬時應力峰值。
通過上述結構、材料及工藝的綜合設計，行星減速機可在高沖擊負載下保持傳動穩定性，典型應用場景包括冶金軋機（峰值扭矩≥10kN·m）和機器人關節（啟停頻次＞100次/分鐘）

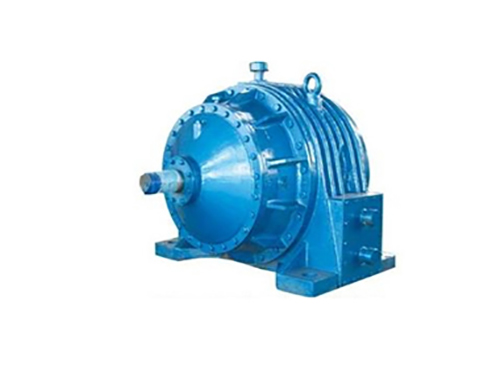

NBF行星齒輪減速器。
