擺線減速機對齒輪精度有何要求？

發布時間：2025-05-12
閱讀：1001
擺線減速機對齒輪精度的要求可歸納為以下核心維度：
一、核心精度指標要求
?齒形與齒廓精度?
擺線齒輪齒形需采用復合修形（等距+移距修正），確保齒廓偏差≤5μm，傳動誤差≤5弧秒
針齒銷圓度誤差≤1.5μm，位置度誤差≤2μm，避免嚙合過程中的運動干涉
?齒距精度?
相鄰齒距誤差≤1.5μm，累積齒距誤差≤3μm/100齒，保障傳動平穩性
針輪單個齒距偏差需控制在理論弧長±2μm范圍內，累計總偏差不超過±15μm
?齒向與配合精度?
齒輪齒向偏差要求≤10μm/齒寬，減少軸向載荷分布不均導致的磨損
擺線輪與針齒殼裝配間隙控制≤5μm，需通過過盈配合（3-5μm壓裝）實現高剛性連接
二、精度等級應用匹配
精度等級 指標范圍 適用場景 來源
?高精度? 齒距誤差≤1.5μm，回差≤10弧秒 工業機器人關節、半導體設備
?標準精度? 累積齒距誤差≤15μm，傳動誤差≤1弧分 通用自動化設備、包裝機械
?經濟型? 齒形誤差≤15μm，粗糙度Ra≤0.8μm 家電、農用設備等低精度場景
三、制造工藝要求
?加工設備?
需使用數控擺線磨床（如日本岡本ACG-25），以0.5μm進給量磨削齒面
齒面需經滲碳淬火（表面硬度HRC58-62）和冷處理（-120℃×2h），確保尺寸穩定性≤5μm/年
?檢測標準?
三坐標測量機（CMM）檢測齒距累積誤差，精度要求±1μm
激光干涉儀校準裝配后的傳動誤差，確?？偦夭睢?0弧秒
四、對比其他減速機特點
參數 擺線減速機 行星減速機 來源
?齒形精度? ≤5弧秒復合修形 ≤6弧分漸開線齒形
?傳動誤差? ≤10弧秒6 6-15弧分
?安裝間隙? ≤5μm過盈配合 10-30μm間隙配合
通過精密加工與嚴格檢測，擺線減速機可在保持緊湊結構（比行星減速機薄70%）的同時，實現納米級傳動精度，滿足高端工業場景的核心需求。

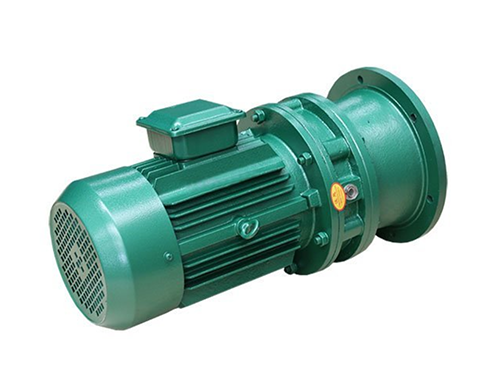

單級擺線針輪減速機
