直齒輪強制風冷散熱的具體工作原理是什么？

發布時間：2025-05-17
閱讀：1001
直齒輪強制風冷散熱的工作原理基于主動氣流循環與散熱結構優化，以下是其核心機制的分步解析，結合工業散熱設計與中的技術資料：
一、熱量傳導路徑
熱源生成
直齒輪嚙合時，齒面摩擦和潤滑油剪切作用產生熱量，熱量通過金屬傳導至齒輪軸和箱體內壁。
散熱基底構建
在齒輪軸或箱體外表面加工散熱翅片（如鏟齒/型材散熱器），通過增大有效散熱面積（通常提升3-8倍）加速熱量向空氣傳遞。
二、強制氣流驅動
風扇選型與布局
選用軸流或離心式風扇，根據齒輪箱尺寸匹配風量（CFM）與風壓參數；
典型配置：齒輪箱頂部安裝風扇，形成上抽式氣流（如新能源汽車電機散熱布局）。
氣流路徑規劃
設計導流罩或風道，強制空氣流經散熱翅片表面。優化案例顯示：
平行翅片結構可使空氣流速提升15%；
交錯翅片設計能增強湍流效應，換熱效率提高20%。
三、熱交換過程
對流換熱機制
風扇驅動冷空氣高速通過翅片表面，破壞空氣邊界層，強化熱量傳遞；
翅片表面溫度梯度越大（通常要求與環境溫差≥30℃），對流換熱系數越高。
溫度控制效果
強制風冷可將齒輪工作溫度降低40-60℃，例如：
某風電齒輪箱應用案例顯示，持續運行溫度從120℃降至65℃（環境溫度25℃）；
溫度均勻性指標（ΔT）可控制在±5℃以內。
四、系統優化要素
散熱器材質選擇
優先采用6063鋁合金（導熱系數201W/m·K）或銅鋁復合材質，兼顧導熱性與輕量化需求。
氣流動力學設計
翅片間距與厚度比建議為1:1.2，Z小間距≥2mm以防氣流堵塞；
入口導流角設計為15°-30°，減少流動阻力。
智能溫控策略
集成溫度傳感器（如PT100）與變頻器，實現：
溫度＞70℃時啟動全速模式；
溫度＜50℃切換至低速待機，節能率達30%。
關鍵性能參數參考表
指標 典型值范圍 優化目標
風量 (CFM) 20-150 ≥系統熱功耗×0.6
噪音 (dB) ≤55（1m距離） 采用靜音葉片設計
氣流速度 (m/s) 3-8 翅片表面≥5
MTBF（小時） 50,000-100,000 選用滾珠軸承風扇
應用局限性
環境適應性限制
粉塵環境需加裝過濾網（目數≥200），否則散熱效率每年衰減約12%。
能耗成本
高功率風扇（＞300W）可能增加系統整體能耗5-10%。
該技術已廣泛應用于風電齒輪箱、工業機器人關節等場景，完整設計規范可參考《GB/T 25368-2023 齒輪傳動裝置散熱性能測試方法》。

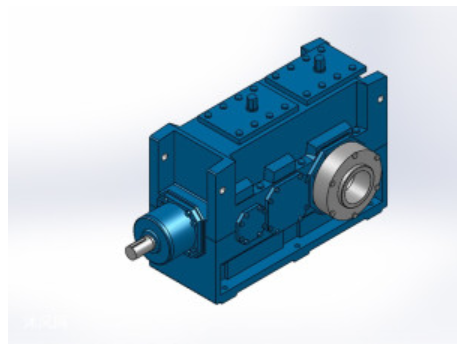

直交軸齒輪箱
