如何檢測擺線針輪減速機的轉子間隙？

發布時間：2025-05-27
閱讀：1001
檢測擺線針輪減速機的轉子間隙（通常指擺線輪與針齒殼之間的嚙合間隙，或偏心套與擺線輪軸孔的配合間隙）是判斷設備運行狀態和故障隱患的重要步驟。以下是具體的檢測方法和操作要點：
一、檢測前的準備
工具與儀器
塞尺：用于測量嚙合間隙（精度需達 0.01mm）。
百分表及表架：用于測量徑向跳動或軸向間隙。
扳手、套筒：拆卸減速機端蓋或聯軸器。
清洗劑：清潔部件表面，確保檢測準確性。
安全操作
斷開電源并懸掛警示牌，防止誤啟動。
確認減速機已冷卻，避免燙傷。
拆卸時做好標記（如部件安裝方向、位置），便于復原。
二、轉子間隙的分類與檢測方法
擺線針輪減速機的轉子間隙主要包括兩類：嚙合間隙（擺線輪與針齒銷之間的間隙）和配合間隙（偏心套與擺線輪軸孔的間隙）。
1. 嚙合間隙檢測（擺線輪與針齒銷）
原理：正常嚙合間隙需符合設計標準（通常為 0.05~0.2mm，具體參考廠家手冊），間隙過大可能導致沖擊、振動或磨損，過小則可能卡滯發熱。
步驟：
拆卸端蓋與輸出軸
松開減速機殼體端蓋螺栓，取下端蓋，暴露擺線輪和針齒殼。
若需檢測多層擺線輪（雙級減速機），需逐層拆卸并標記順序。
手動盤動轉子
緩慢轉動輸入軸，使擺線輪與針齒銷處于不同嚙合位置（均勻選取 3~5 個點）。
塞尺測量
將塞尺插入擺線輪齒槽與針齒銷之間，測量徑向間隙（圖 1）。
每個測點需測量正反兩個方向（擺線輪正轉和反轉時的間隙可能因磨損不均而不同）。
記錄與對比
若實測間隙超過設計值的 1.5 倍（如標準 0.1mm，超過 0.15mm），需檢查磨損情況或更換部件。
注意：
檢測時避免塞尺強行插入，以免損傷齒面。
若擺線輪或針齒銷表面有明顯磨損凹痕，需結合間隙值判斷是否報廢。
2. 配合間隙檢測（偏心套與擺線輪軸孔）
原理：偏心套與擺線輪軸孔的配合間隙（通常為 0.02~0.08mm）若過大，會導致擺線輪偏心運動失準，引發振動和噪聲。
步驟：
拆卸擺線輪與偏心套
取出擺線輪，分離偏心套（部分機型偏心套與軸為過盈配合，需謹慎拆卸）。
測量內徑與外徑
用內徑千分尺測量擺線輪軸孔內徑（D）。
用外徑千分尺測量偏心套外徑。
配合間隙 = D - d，應符合設計公差要求。
百分表測量徑向跳動
將偏心套固定在軸上，擺線輪套入偏心套，用百分表表頭抵住擺線輪外圓。
緩慢轉動軸，觀察百分表指針擺動范圍，跳動量應≤0.05mm（具體以廠家標準為準）。
三、其他相關間隙檢測
1. 軸向間隙檢測（擺線輪與殼體）
目的：防止擺線輪軸向竄動導致嚙合失效。
方法：
安裝端蓋后，用百分表表頭抵住輸出軸端面。
軸向推動輸出軸，讀取百分表最大差值，通常軸向間隙應≤0.2mm。
2. 針齒銷與針齒殼間隙
異常表現：針齒銷松動可能導致異響或斷齒。
檢測：目視檢查針齒銷是否緊固，或用敲擊法（聽聲音）判斷是否松動，必要時拆卸測量配合過盈量。
四、間隙異常的原因與處理
間隙問題 可能原因 處理措施
嚙合間隙過大 擺線輪或針齒銷磨損、裝配錯誤 更換磨損部件，重新調整裝配
配合間隙過大 偏心套或軸孔磨損、材質疲勞 更換偏心套或擺線輪，檢查潤滑狀況
軸向間隙過大 端蓋螺栓松動、止推墊片磨損 緊固螺栓，更換墊片
間隙不均勻 部件變形、殼體磨損不對稱 檢測殼體精度，修復或更換殼體
五、注意事項
參考原廠標準：不同型號減速機的間隙公差不同（如 X 系列、B 系列），需查閱說明書或聯系廠家獲取技術參數。
潤滑影響：檢測前需清除舊潤滑油，避免油膜干擾間隙測量。
動態檢測：若靜態檢測無異常但運行時異響，可在空載或負載工況下用振動檢測儀輔助判斷（異常間隙會導致高頻振動）。
專業操作：涉及精密部件拆卸時，建議由技術人員完成，避免因操作不當引發二次損傷。
通過以上方法可準確檢測擺線針輪減速機的轉子間隙，及時發現潛在故障，確保設備穩定運行。

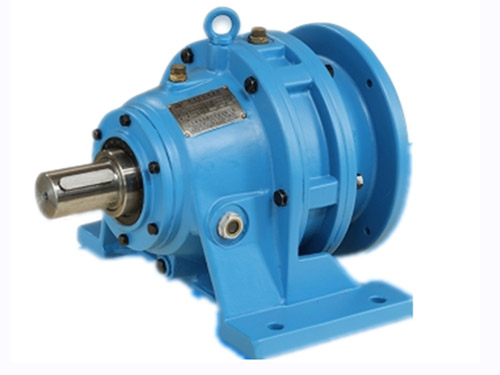

BW擺線針輪減速機
