電動滾筒的工作原理是什么？

發布時間：2025-05-30
閱讀：1001
電動滾筒是一種將電動機和減速器一體化設計的驅動裝置，具有結構緊湊、安裝方便、密封性好等特點，廣泛應用于皮帶輸送機、提升機等輸送設備中。其核心原理是通過電動機直接驅動減速器，再由減速器帶動滾筒旋轉，從而實現對輸送帶的牽引和驅動。以下是其工作原理的詳細解析：
一、核心結構組成
電動滾筒主要由以下部分構成：
電動機
內置式三相異步電動機（或變頻電機），定子固定在滾筒外殼內壁，轉子與減速器輸入軸連接。
電機軸線與滾筒軸線同軸，節省空間且傳動效率高。
減速器
常用減速形式包括：
齒輪減速：如漸開線齒輪、擺線針輪等，通過多級齒輪嚙合降低轉速、增大扭矩。
蝸輪蝸桿減速：結構緊湊，傳動比大，但效率較低（適用于低速工況）。
行星齒輪減速：體積小、承載能力強，廣泛用于中高速場景。
滾筒外殼與軸系
滾筒外殼為空心圓柱體，表面可加工成光面、包膠或菱形花紋，以增大與輸送帶的摩擦力。
輸出軸與滾筒內部的減速器輸出端連接，驅動滾筒旋轉。
密封與潤滑系統
采用迷宮式密封或機械密封，防止粉塵、水分進入內部；
減速器通常采用油浴潤滑（齒輪浸泡在潤滑油中），電機定子通過潤滑油散熱。
二、工作流程與原理
1. 動力傳遞路徑
電源→電動機轉子→減速器輸入軸→多級齒輪/蝸桿傳動→減速器輸出軸→滾筒外殼→輸送帶
2. 關鍵工作機制
電機驅動：
通電后，電動機定子繞組產生旋轉磁場，轉子在電磁力作用下同步轉動，輸出轉速 。
減速增扭：
減速器通過齒輪嚙合實現轉速降低與扭矩放大。以齒輪減速器為例：為主動輪、從動輪齒數，為輸出轉速）；
輸出扭矩 為減速器效率，通常為 0.85~0.95）。
滾筒與輸送帶的摩擦驅動：
減速器輸出軸帶動滾筒旋轉，滾筒表面通過摩擦力驅動輸送帶運動。
3. 速度與扭矩的匹配
低速高扭矩場景（如重型物料輸送）：
選用大傳動比減速器可達數千牛?米。
高速低扭矩場景（如輕載輸送）：
采用小傳動比減速器（如 i=5～10），滾筒轉速可達 100r/min 以上。
三、典型工作模式
單向驅動模式
滾筒始終向單一方向旋轉，適用于固定方向的輸送場景（如生產線傳送帶）。
正反轉模式
通過改變電機相序（三相電機）或控制電路（變頻電機）實現滾筒正反轉，用于需要雙向輸送的場合（如物流分揀線）。
變頻調速模式
搭配變頻器調節電機輸入頻率，實現滾筒轉速無級可調（如 0～150r/min），滿足不同工況的速度需求。
四、性能特點與應用場景
優勢
結構緊湊：電機與減速器集成于滾筒內，占用空間比傳統 “電機 + 聯軸器 + 減速器” 方案減少 50% 以上。
密封性好：全封閉設計適用于粉塵、潮濕或腐蝕性環境（如礦山、港口、化工行業）。
維護簡便：無需頻繁調整傳動部件，潤滑油更換周期長（通常 1~2 年一次）。
局限性
散熱受限：電機內置導致散熱依賴潤滑油，高速或重載時可能因溫升過高影響壽命（需配置冷卻系統）。
功率限制：常規電動滾筒功率范圍為 0.75~55 kW，大功率場景（如＞100 kW）需采用外置減速器方案。
典型應用
工業輸送：煤礦皮帶機、冶金生產線、糧食加工流水線；
物流倉儲：快遞分揀設備、自動化倉庫輸送系統；
市政工程：污水處理廠格柵機、垃圾處理輸送設備。
五、關鍵設計參數
功率（kW）：根據輸送帶載荷、速度及傳動效率計算，為帶速，單位：m/s）
滾筒直徑：常見規格有 Φ80~Φ1200，直徑越大，承載能力越強（需匹配減速器輸出扭矩）。
防護等級：IP54（防塵防濺水）為基礎配置，惡劣環境需提升至 IP67 或更高。
絕緣等級：F 級（耐溫 155℃）或 H 級（耐溫 180℃），適應長時間連續運行。
總結
電動滾筒通過 “電機 - 減速器 - 滾筒” 的集成設計，實現了動力傳遞與驅動功能的一體化，其核心原理是利用齒輪傳動減速增扭，并通過滾筒與輸送帶的摩擦力完成物料輸送。在實際應用中，需根據工況需求合理選擇減速形式、功率及防護等級，以確保高效、可靠運行。

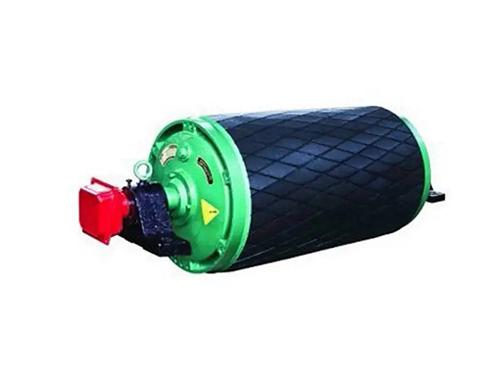

電動滾筒
