如何改善圓柱斜齒輪減速機噪聲源?

發布時間：2025-06-06
閱讀：1001
圓柱斜齒輪減速機的噪聲主要來源于齒輪嚙合振動、軸承磨損、結構共振、潤滑不良等因素。改善噪聲需從設計、制造、安裝、維護等多環節入手，以下是具體措施：
一、優化齒輪設計與制造
1. 提高齒輪精度等級
措施：采用高精度加工工藝（如磨齒、滾齒后剃齒），確保齒輪精度等級不低于 GB/T 10095.1-2008 中的 7 級（精密傳動需達 6 級以上）。
原理：高精度齒輪可減少嚙合沖擊和傳動誤差，降低振動噪聲。例如，齒距偏差、齒向誤差控制在 ±5μm 以內，可顯著降低高頻噪聲。
2. 優化齒面參數
增大螺旋角：適當增大斜齒輪螺旋角（如從 8°~15° 增至 12°~20°），延長嚙合線長度，減少單齒承載沖擊，降低噪聲約 5~8dB。
齒廓修形：對齒頂、齒根進行修緣（修形量 0.05~0.1m，m 為模數），緩解嚙入 / 嚙出沖擊，尤其適合高速傳動場景。
減小齒面粗糙度：將齒面粗糙度 Ra 控制在 0.8~1.6μm 以下，減少嚙合時的摩擦噪聲。
3. 采用低噪聲材料與熱處理
材料選擇：齒輪材料可選低碳合金鋼（如 20CrMnTi）并滲碳淬火（硬度 58~62HRC），或采用非金屬材料（如尼龍、樹脂）制作低速輕載齒輪，利用材料阻尼特性吸振降噪。
表面處理：對齒面進行噴丸處理（強化表層）或低溫滲硫（降低摩擦系數），減少嚙合摩擦噪聲。
二、改進軸承與潤滑系統
1. 優選低噪聲軸承
類型選擇：高速輕載場景選用角接觸球軸承（噪聲比深溝球軸承低 3~5dB）；重載場景選用圓錐滾子軸承或圓柱滾子軸承，并確保軸承游隙匹配（如 C3 游隙適用于高速工況）。
安裝精度：軸承安裝時控制軸與軸承座的同軸度（≤0.02mm），避免因偏心導致的異常振動噪聲。
2. 優化潤滑方案
潤滑油選擇：高速低載用低粘度潤滑油（如 ISO VG 32~68），重載低速用高粘度油（如 ISO VG 150~320）；采用合成潤滑油（如 PAO 基油）可提高潤滑效率，降低摩擦噪聲。
潤滑方式：高速齒輪箱采用噴油潤滑（油流量≥0.5L/min?kW），確保嚙合區充分潤滑；低速齒輪箱可采用油浴潤滑（油位淹沒 1~2 個齒高），減少攪油噪聲。
添加抗磨劑：在潤滑油中加入二硫化鉬（MoS?）或石墨添加劑，降低齒面摩擦系數，抑制摩擦噪聲。
三、優化結構設計與安裝
1. 增強箱體剛性
加厚箱體壁厚：箱體壁厚增加 20%~30%（如從 8mm 增至 10~12mm），并增設加強筋（間距≤300mm），減少箱體共振輻射噪聲。
采用隔振設計：在減速機與基座間加裝橡膠隔振墊（剛度≤10kN/m）或彈簧隔振器，阻斷振動傳遞路徑，降低結構噪聲約 10dB。
2. 控制安裝誤差
齒輪軸平行度：安裝時保證兩齒輪軸平行度≤0.05mm/m，避免因偏載導致的單側齒面異常磨損和噪聲。
嚙合間隙調整：通過墊片或軸向調整機構，將側隙控制在 0.1~0.3m（m 為模數）范圍內，避免間隙過大引起沖擊或過小導致發熱噪聲。
四、其他降噪措施
1. 隔音與吸聲處理
加裝隔音罩：在減速機外部設置隔音罩，內層貼附吸聲材料（如玻璃棉、聚氨酯泡沫，厚度≥50mm），外層采用阻尼鋼板（厚度≥3mm），可降低噪聲 15~20dB。
通風孔消聲：在隔音罩通風孔處安裝消聲器（如阻性消聲器），避免氣流噪聲泄漏。
2. 動態平衡校正
對齒輪軸、聯軸器等旋轉部件進行動平衡校正（精度等級 G6.3 以上），減少因不平衡量引起的振動噪聲。例如，直徑 100mm 的齒輪，不平衡量需控制在≤5g?mm。
3. 定期維護與故障排查
檢查齒輪磨損：通過油液鐵譜分析或振動監測，及時發現齒面磨損（如點蝕、膠合），更換磨損超限的齒輪（齒面磨損量＞10% 模數時需更換）。
軸承狀態監測：使用紅外測溫儀（溫差＞15℃時預警）或振動頻譜分析儀，檢測軸承故障（如內環、外環裂紋），及時更換損壞軸承。
典型案例參考
某機床用圓柱斜齒輪減速機（功率 15kW，轉速 1500r/min）原噪聲達 85dB，經以下改造后降至 72dB：
齒輪精度：從 8 級提升至 6 級，齒面粗糙度 Ra 從 3.2μm 降至 0.8μm；
螺旋角：從 12° 增至 18°，并進行齒頂修緣（修形量 0.1m）；
箱體：增設環狀加強筋，壁厚從 8mm 增至 10mm，底部加裝橡膠隔振墊；
潤滑：改用 ISO VG 68 合成齒輪油，采用噴油潤滑（流量 1.2L/min?kW）。
通過以上綜合措施，可有效抑制圓柱斜齒輪減速機的噪聲源，提升設備運行的穩定性和舒適性。

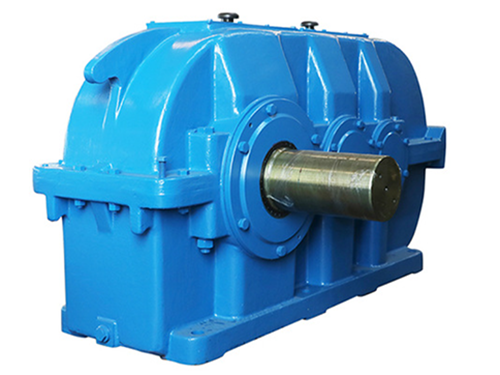

DCY500圓柱齒輪減速機
