減速機隔振處理的具體步驟是什么？

發布時間：2025-06-11
閱讀：1001
減速機隔振處理是降低設備運行振動、減少噪音及避免結構損傷的關鍵環節，其具體步驟需結合設備特性與安裝環境系統性實施。以下是隔振處理的詳細流程及技術要點：
一、振動特性分析與隔振方案設計
振動源檢測
使用振動測試儀（如測振儀、頻譜分析儀）測量減速機運行時的振動頻率、振幅、相位及振動傳遞路徑，確定主要振動源（如齒輪嚙合、軸承磨損、不平衡轉子等）。
分析設備工況：轉速、負載、安裝方式（臥式 / 立式）及環境要求（如潔凈室、防爆區域）。
隔振方案選型
根據振動頻率選擇隔振器類型：
低頻振動（<10Hz）：優先選用彈簧隔振器（剛度低、隔振效率高）。
中高頻振動（10Hz~100Hz）：采用橡膠隔振器、聚氨酯隔振墊（兼具阻尼與彈性）。
特殊場景：精密設備可使用空氣彈簧隔振器（可調剛度，隔振效果優）。
計算隔振器承載能力：確保單個隔振器載荷≥減速機重量 / 隔振器數量 ×1.2（安全系數）。
二、安裝前的基礎處理
安裝基礎平整度校準
使用水平儀（精度≤0.05mm/m）檢測基礎平面度，誤差需≤0.1mm/m，否則需用研磨砂或墊片（不銹鋼 / 鑄鐵）找平。
基礎表面清潔：去除油污、銹跡及雜物，避免影響隔振器與基礎的貼合度。
隔振器安裝定位
根據減速機重心分布標記隔振器安裝位置，確保載荷均勻分布（偏差≤5%）。
對于大型減速機，可預先在基礎上預埋螺栓或安裝底板，螺栓孔位置誤差≤2mm。
三、隔振器安裝與固定
彈簧隔振器安裝
步驟：
放置隔振器于標記位置，調整高度使減速機水平（水平偏差≤0.5mm/m）。
用鎖緊螺母固定隔振器上支座與減速機底座，螺栓力矩按廠家標準（如 M12 螺栓力矩≈70N?m）。
底部支座通過膨脹螺栓與基礎固定，螺栓埋深≥10 倍直徑（如 M10 螺栓埋深≥100mm）。
注意：彈簧隔振器需加裝限位裝置（如阻尼器），防止設備啟停時晃動。
橡膠隔振墊安裝
步驟：
按尺寸裁切隔振墊（厚度通常 5~50mm），邊緣超出底座 10~20mm。
在隔振墊與底座 / 基礎間涂抹高強度膠粘劑（如氯丁橡膠膠黏劑），壓實后靜置 24 小時固化。
注意：避免橡膠墊接觸機油、溶劑等腐蝕性物質，可加裝金屬防護板。
四、密封與防護措施
隔振系統密封
對彈簧隔振器外露部分加裝防塵罩（金屬網或橡膠套），防止灰塵堆積影響彈性。
橡膠隔振墊周邊用密封膠（硅酮膠）填充縫隙，防止液體滲入導致老化。
溫度與腐蝕防護
高溫環境（>80℃）需選用耐溫隔振器（如金屬?gòu)椈?+ 陶瓷涂層），低溫環境（<-20℃）采用耐寒橡膠（如三元乙丙橡膠）。
潮濕或腐蝕性環境中，隔振器底座需做鍍鋅或環氧涂層防腐處理。
五、調試與振動測試
空載試運行檢測
啟動減速機至額定轉速，用測振儀檢測底座振幅：
普通設備：振幅≤0.15mm（1000rpm 時）；
精密設備：振幅≤0.05mm。
噪音檢測：距設備 1m 處噪音≤85dB（若超過需檢查隔振器安裝偏差或選型錯誤）。
負載工況驗證
逐步加載至額定負載，持續運行 2 小時，觀察隔振器是否出現變形、異響或螺栓松動。
記錄不同負載下的振動數據，對比設計指標（隔振效率應≥80%）。
六、定期維護與優化
日常檢查
每月檢查隔振器表面狀態：彈簧是否銹蝕、橡膠是否開裂，位移量是否超過額定范圍（彈簧隔振器允許位移≤額定行程的 10%）。
螺栓緊固度：每年用扭矩扳手復緊，力矩衰減超過 15% 時更換螺栓。
隔振器更換周期
橡膠隔振器：正常工況下 3~5 年更換，頻繁啟停或高溫環境縮短至 2 年。
彈簧隔振器：10 年或累計運行 10 萬小時后檢查彈性系數，衰減超過 20% 時更換。
關鍵注意事項
避免共振：隔振系統的固有頻率需低于振動源頻率的 1/√2（即 0.707 倍），例如振動源頻率 10Hz 時，隔振器固有頻率應 < 7Hz。
接地處理：若設備需防靜電，隔振器應加裝導電連接件（如銅編織帶），接地電阻≤10Ω。
專業校準：大型機組（功率 > 50kW）建議委托第三方機構進行隔振效果認證，確保符合 ISO 10816 振動標準。
通過以上步驟，可系統性提升減速機隔振效果，延長設備壽命并降低環境影響。

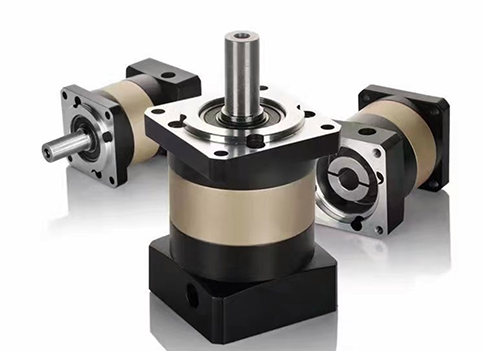

低背隙行星減速機
