如何預防渦輪蝸桿減速機的軸向竄動？

發布時間：2025-06-23
閱讀：1001
渦輪蝸桿減速機的軸向竄動指渦輪或蝸桿在軸向方向產生異常位移，可能導致嚙合精度下降、噪音增大、磨損加劇甚至傳動失效。預防軸向竄動需從結構設計、部件選型、安裝調試及維護等多維度入手，以下是系統性解決方案：
一、軸向竄動的核心成因分析
1. 軸向力未有效約束
蝸桿傳動時因螺旋角產生軸向力（如右旋蝸桿順時針旋轉時受向左的軸向力），若軸承無法承受該力，會導致蝸桿軸向移動。
渦輪軸向支撐不足，嚙合時受反作用力推動產生竄動。
2. 軸承選型或安裝不當
采用僅能承受徑向力的軸承（如深溝球軸承），未搭配軸向承載軸承（如圓錐滾子軸承）。
軸承間隙過大或預緊不足，運行中軸向游隙被放大。
3. 安裝與裝配誤差
軸向定位元件（如軸肩、擋圈）加工精度不足，導致軸向間隙超標（通常允許間隙≤0.05mm）。
螺栓緊固不均勻，造成殼體變形或軸承偏斜。
4. 潤滑與磨損問題
潤滑不足導致軸承或嚙合面磨損，間隙逐漸增大引發竄動。
油液中混入雜質，加劇零件磨損，破壞軸向定位精度。
二、預防軸向竄動的關鍵措施
1. 軸承選型與配置優化
軸向力承載方案：
蝸桿軸：采用圓錐滾子軸承（可同時承受徑向和軸向力，軸向承載能力強）或角接觸球軸承（配對使用，軸向剛度高）。
渦輪軸：若軸向力較小，可用深溝球軸承 + 推力球軸承組合；重載時選調心滾子軸承 + 推力滾子軸承。
軸承預緊技術：
采用彈簧預緊（適用于需補償磨損的場景）或墊片預緊（通過調整墊片厚度控制預緊力，如預緊力 = 軸向力 ×1.2-1.5 倍）。
示例：角接觸球軸承采用背靠背（DB）安裝，通過擰緊端蓋螺栓壓縮內外圈，消除軸向游隙。
2. 軸向定位結構設計
蝸桿軸向定位：
軸肩 + 鎖緊螺母：軸肩與軸承內圈貼合，螺母擰緊后通過止動墊圈鎖定（扭矩需符合廠家標準，如 M12 螺母扭矩 50-60N?m）。
彈性擋圈 + 軸套：在軸承外側安裝擋圈，配合軸套限制軸向移動（擋圈槽深度公差≤±0.03mm）。
渦輪軸向定位：
法蘭盤定位：渦輪輪轂與軸肩貼合，通過法蘭螺栓固定（螺栓需均勻受力，對角線擰緊）。
軸向調整環：在軸承與端蓋間加裝可調環（如銅質調整環），通過研磨環厚度精確控制軸向間隙（如目標間隙 0.02-0.04mm）。
3. 安裝精度控制
同軸度與垂直度校準：
蝸桿軸與電機軸同軸度誤差≤0.03mm（用百分表檢測，旋轉一周跳動量≤0.03mm）。
渦輪軸與負載軸垂直度誤差≤0.05mm/m（用直角尺配合塞尺檢測）。
軸向間隙測量與調整：
用壓鉛法測量軸承軸向游隙：將鉛絲放入軸承端面，旋轉軸后測量壓扁的鉛絲厚度，游隙 = 鉛絲厚度 - 軸承標準游隙。
若游隙過大，更換墊片或調整預緊力（如墊片厚度每增加 0.01mm，游隙減小 0.01mm）。
4. 潤滑與維護策略
潤滑劑選擇：
高速輕載場景：用黏度較低的合成齒輪油（如 ISO VG 220），減少軸承摩擦發熱導致的間隙變化。
低速重載場景：用高黏度礦物油 + 極壓添加劑（如 ISO VG 460），增強油膜強度，降低磨損。
潤滑方式優化：
油浴潤滑：油面高度需浸沒蝸桿 1-2 個齒高，避免軸承干磨。
循環潤滑：高速運轉時（蝸桿線速度 > 5m/s），通過油泵強制供油，帶走熱量并沖洗雜質。
定期維護要點：
每 500 小時檢查油質，若油液發黑或黏度下降超 15%，需更換新油。
每年用百分表檢測軸向竄動量，若超過 0.1mm（新設備標準≤0.05mm），需拆解檢查軸承與定位元件。
5. 結構設計優化
止推軸承專用槽：在蝸桿軸端加工止推槽，安裝平面推力軸承，直接承受軸向力（適用于軸向力 > 500N 的場景）。
雙支撐結構：蝸桿兩端均采用固定軸承支撐（非一端固定一端游動），提高軸向剛度。
軸向力平衡設計：
采用雙蝸桿對稱布置，抵消軸向力（如船舶推進系統中的雙蝸桿結構）。
蝸輪輪緣采用可軸向浮動設計，通過彈簧或液壓裝置補償軸向位移（適用于精密傳動）。
6. 負載與工況控制
沖擊負載防護：在輸入端加裝彈性聯軸器（如梅花形聯軸器），吸收啟動 / 制動時的軸向沖擊。
溫度補償措施：
殼體預留膨脹間隙：高溫環境下（>80℃），軸承與端蓋間保留 0.1-0.2mm 熱膨脹間隙（計算式：間隙 = 軸長 × 線膨脹系數 × 溫差，鋼材線膨脹系數 11.5×10??/℃）。
選用熱穩定性好的材料：軸承保持架用尼龍 66（耐溫 120℃），密封圈用氟橡膠（耐溫 200℃）。
三、典型案例：冶金設備用渦輪蝸桿減速機軸向竄動治理
場景：軋機輸送輥道減速機，蝸桿軸徑 50mm，軸向力 800N，運行中竄動達 0.3mm，導致渦輪嚙合失效。
解決方案：
軸承升級：原深溝球軸承（6310）更換為圓錐滾子軸承（30310），額定軸向載荷 1200N，滿足需求。
軸向定位改進：蝸桿軸肩處增加 2mm 厚調整墊片（材質 45# 鋼，調質處理），通過研磨墊片將軸向間隙控制在 0.03mm。
潤滑改造：油浴潤滑改為強制循環潤滑，油泵流量 10L/min，油溫控制在 60-70℃。
加裝軸向力監測：在蝸桿軸端安裝壓力傳感器，實時監測軸向力，超過 1000N 時報警停機。
四、總結：軸向竄動預防流程
力流分析 → 計算軸向力大小與方向，確定軸承承載方案
軸承選型 → 按軸向力選圓錐滾子軸承 / 角接觸球軸承，設計預緊結構
定位設計 → 軸肩、擋圈、調整環等元件精度控制（公差≤±0.03mm）
安裝校準 → 同軸度≤0.03mm，軸向間隙按工況設定（精密傳動 0.02-0.04mm）
潤滑維護 → 選適配油品，定期監測油質與竄動量
通過 “承載 - 定位 - 控制” 三位一體的方案，可有效抑制渦輪蝸桿減速機的軸向竄動，保障傳動系統的穩定性與精度。

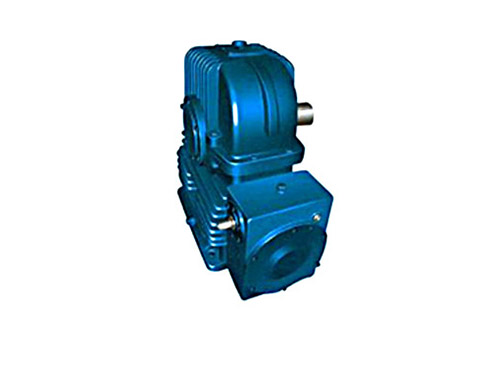

GCWS圓弧圓柱雙極蝸桿減速器
