如何根據不同材質選擇合適的齒輪淬火冷卻方法?

發布時間：2025-07-02
閱讀：1001
選擇齒輪淬火冷卻方法時，需根據材質的淬透性、齒輪結構及性能要求，結合冷卻介質的特性（如冷卻速度、冷卻均勻性）進行匹配。以下是基于不同材質的淬火冷卻方法選擇原則及典型應用：
一、影響冷卻方法選擇的核心因素
材質淬透性：
淬透性低的材料（如碳鋼）需快速冷卻以形成馬氏體；
淬透性高的材料（如合金鋼）可采用較慢冷卻，避免淬火應力過大。
齒輪結構：
薄壁、復雜形狀齒輪需控制冷卻速度，減少變形開裂；
大尺寸齒輪需保證心部淬透，可能需要強冷。
性能需求：
高硬度、耐磨性優先時，需充分淬硬；
兼顧韌性時，需降低冷卻速度以減少內應力。
二、不同材質齒輪的淬火冷卻方法
1. 碳鋼齒輪（如 45 鋼、40Cr 等中碳鋼）
特點：淬透性低，水淬時表面易淬硬，但心部難淬透，且淬火應力大，易開裂。
冷卻方法：
小尺寸齒輪（直徑＜20mm）：水淬（冷卻速度快，確保淬硬），或采用 “水淬油冷”（先水淬至 Ms 點附近，再轉油冷，減少應力）。
中等尺寸齒輪（直徑 20~50mm）：鹽水或堿水溶液淬火（冷卻速度比水更快，提高淬透性，但需控制淬火時間，避免開裂）。
大尺寸或復雜形狀齒輪：聚合物水溶液（如 PAG 溶液）淬火，通過調節濃度控制冷卻速度，兼顧淬硬層與應力控制。
2. 合金鋼齒輪（如 20CrMnTi、42CrMo、38CrMoAl 等）
特點：含 Cr、Mn、Ni 等合金元素，淬透性高，油冷即可形成馬氏體，且抗開裂能力強。
冷卻方法：
滲碳淬火齒輪（如 20CrMnTi）：滲碳后直接油冷，或等溫淬火（在貝氏體轉變區保溫，減少應力，提高韌性）。
調質處理齒輪（如 42CrMo）：油淬或聚合物溶液淬火，避免水淬導致的開裂風險，心部可獲得良好綜合力學性能。
高合金齒輪（如高速鋼 W18Cr4V）：分級淬火（先在熔融鹽或油中保溫，再空冷），減少溫差應力，防止變形。
3. 鑄鐵齒輪（如球墨鑄鐵、灰鑄鐵）
特點：含碳量高，石墨形態影響淬火敏感性，一般用于耐磨件，淬火需求較少。
冷卻方法：
表面淬火（如感應淬火）：水淬或噴水冷卻，快速冷卻表面以提高硬度，心部保持韌性；
整體淬火：油冷或空冷（如等溫淬火獲得貝氏體組織，提高耐磨性和沖擊韌性）。
4. 粉末冶金齒輪
特點：孔隙率高，密度低，淬火時介質易滲入孔隙，導致油煙或性能不均。
冷卻方法：
真空淬火：在真空爐中油冷或氣冷（如氮?dú)猓?，避免介質污染，同時保證冷卻均勻性；
聚合物溶液淬火：低濃度溶液，減少介質滲入孔隙，降低油煙風險。
5. 特殊材質齒輪（如鈦合金、不銹鋼）
特點：鈦合金淬透性差，不銹鋼淬火以固溶強化為主。
冷卻方法：
鈦合金齒輪：快速水冷，防止 α 相析出，保證時效強化效果；
不銹鋼齒輪（如馬氏體不銹鋼）：油冷或空冷，避免水冷導致的應力腐蝕傾向。
三、冷卻介質選擇與工藝要點
冷卻介質特性對比：
快冷介質：鹽水（冷卻速度＞水）、水（適用于淬透性低的碳鋼）；
中速介質：聚合物溶液（可調節濃度控制冷速）、礦物油（適用于合金鋼）；
慢冷介質：空冷、油冷（適用于高淬透性材料或減小應力）。
工藝注意事項：
介質溫度控制：水淬時水溫不超過 40℃，油淬時油溫保持 50~80℃，避免介質溫度過高導致冷速下降；
攪拌速度：攪拌可增強介質流動性，保證冷卻均勻性，尤其對大尺寸齒輪至關重要；
淬火后及時回火：無論何種冷卻方法，淬火后需盡快回火，消除內應力，防止延遲開裂。
四、典型案例
案例 1：汽車變速箱 45 鋼齒輪（直徑 30mm），采用水淬油冷，表面硬度 HRC58~62，心部 HRC30~35，兼顧耐磨性與抗沖擊性；
案例 2：風電設備用 42CrMo 齒輪（直徑 100mm），采用 PAG 溶液淬火，濃度 20%，冷卻速度介于水和油之間，避免開裂的同時保證心部淬透；
案例 3：摩托車發動機 20CrMnTi 滲碳齒輪，滲碳后直接油冷，再低溫回火，表面硬度 HRC58~64，心部韌性好。
總結
齒輪淬火冷卻方法的選擇需以材質為核心，結合齒輪尺寸、結構及性能需求，在 “淬硬” 與 “防缺陷” 之間平衡。碳鋼側重快冷淬硬，合金鋼側重控制應力，鑄鐵與特殊材料則需兼顧工藝可行性與性能優化，同時配合介質溫度、攪拌等工藝參數，才能實現理想的淬火效果。

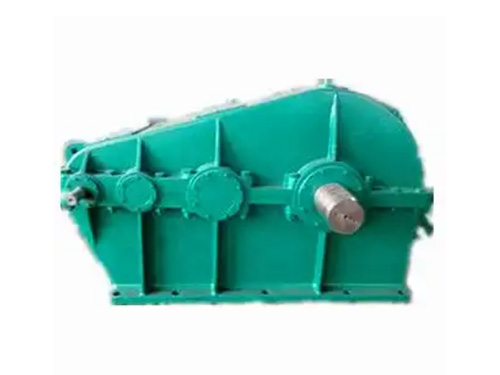

ZSH圓弧齒輪減速機
