如何檢查諧波減速機的安裝質量？

發布時間：2025-07-11
閱讀：1001
諧波減速機因結構精密（由波發生器、柔輪、剛輪組成，依賴柔輪彈性變形傳遞運動），對安裝精度要求極高，安裝質量直接影響傳動效率、壽命及穩定性。檢查安裝質量需從安裝前準備、關鍵參數校準、連接可靠性、試運行驗證四個維度展開，具體方法如下：
一、安裝前：基礎條件檢查（避免先天缺陷）
安裝前需確認零部件狀態及安裝環境是否滿足要求，排除 “源頭性” 問題：
零部件清潔度檢查
用無水酒精擦拭波發生器、柔輪內孔、剛輪安裝面及連接法蘭，確保無油污、鐵屑、灰塵（雜質會導致安裝時卡滯或運行中磨損柔輪）。
檢查柔輪外齒面、剛輪內齒面是否有磕碰傷（如齒頂崩缺、劃痕），若有需修復（輕微劃痕可用細砂紙（800 目以上）打磨，嚴重時更換）。
配合尺寸復核
用千分尺 / 卡尺測量關鍵配合部位尺寸，確保符合圖紙要求：
波發生器與輸入軸的配合：通常為過渡配合（如 H7/k6），過盈量過大（＞0.01mm）會導致波發生器裝配困難，過松（間隙＞0.005mm）會產生打滑。
柔輪輸出軸與負載軸的配合：若為法蘭連接，法蘭定位止口直徑公差需控制在 H7（如 φ50 止口允許 + 0.025mm 偏差），防止徑向偏移。
剛輪安裝孔與設備底座的配合：螺栓孔位公差需≤±0.1mm，避免剛輪安裝時強制對位產生變形。
安裝面平整度檢查
用平面度儀或刀口尺 + 塞尺檢查剛輪安裝底座（或柔輪輸出法蘭連接面）的平面度，要求：
中小型諧波減速機（額定扭矩＜50N?m）：平面度≤0.03mm/100mm；
大型諧波減速機（額定扭矩＞100N?m）：平面度≤0.05mm/100mm。
若平面度超差，需用研磨平板修磨安裝面（禁止墊銅皮 / 墊片強制找平，否則會產生附加應力）。
二、安裝中：關鍵精度參數校準（核心檢查項）
諧波減速機對同軸度、平行度、軸向間隙要求嚴苛，安裝時需用精密工具實時監測：
1. 輸入軸與電機軸的同軸度檢查
波發生器與電機軸的同心度偏差會導致波發生器運轉時產生徑向力，加速柔輪疲勞損壞，要求：
徑向同軸度：≤0.02mm（用百分表檢測，將表針固定在電機軸端，轉動波發生器一周，Z大跳動量即為偏差）；
端面平行度：電機法蘭與減速機輸入法蘭的平行度≤0.01mm/100mm（用塞尺或百分表在法蘭圓周均勻取 4 點測量，差值即為偏差）。
校準方法：若偏差超差，通過調整電機底座墊片（銅質薄片，厚度 0.02-0.1mm）逐步修正，禁止強行擰緊連接螺栓（會導致軸系變形）。
2. 輸出軸（柔輪 / 剛輪）與負載的對中性檢查
若諧波減速機以柔輪為輸出端（剛輪固定），需檢查柔輪輸出軸與負載軸的同軸度；若以剛輪為輸出端（柔輪固定），則檢查剛輪與負載法蘭的平行度：
同軸度：≤0.03mm（測量方法同輸入軸，轉動負載軸，用百分表監測輸出軸徑向跳動）；
法蘭平行度：連接法蘭之間的平行度≤0.02mm/100mm（避免裝配后產生軸向附加力）。
3. 軸向間隙檢查
諧波減速機運行時允許微量軸向竄動，但過大或過小都會影響柔輪變形：
用百分表抵住輸出軸端面，沿軸向施加 ±50N 的力，測量竄動量：
標準值：0.01-0.05mm（中小型）；0.03-0.08mm（大型）。
若間隙＞0.1mm：可能是波發生器軸承游隙過大或柔輪定位松動，需重新緊固或更換軸承；
若間隙＜0.01mm：可能是安裝時軸向預緊力過大，需松開法蘭螺栓，調整軸向位置。
三、安裝后：連接可靠性與應力檢查
螺栓緊固性檢查
剛輪與底座、波發生器與電機軸、輸出法蘭與負載的連接螺栓，需按規定力矩（參考廠家手冊，如 M6 螺栓推薦 10-12N?m）均勻緊固，用扭矩扳手復緊（分 2-3 次遞增力矩，避免單邊受力）。
檢查螺栓是否有松動跡象（可用標記筆在螺栓與螺母 / 法蘭交界處做標記，運行后觀察標記是否錯位）。
應力釋放檢查
安裝完成后，用手轉動輸入軸（或電機手動盤車），感受阻力是否均勻：正常應無卡滯、無明顯頓挫感（阻力波動≤10%）。
若轉動卡頓，可能是安裝面不平整導致柔輪 / 剛輪變形，或同軸度超差產生附加應力，需重新檢查安裝面平面度及同軸度。
密封件安裝質量
檢查輸出軸油封（若有）的安裝狀態：油封唇口需緊貼軸表面，無扭曲、無翻邊，彈簧圈未脫落（可涂抹少量潤滑脂輔助密封）。
剛輪與底座的結合面若用密封膠（如硅橡膠），需檢查膠層是否連續（無氣泡、無斷痕），膠層厚度≤0.2mm（過厚會導致安裝面不平整）。
四、試運行驗證（Z終安裝質量評估）
安裝完成后，通過空載及負載試運行，驗證安裝是否合格：
空載試運行（30 分鐘）
監測參數：
噪音：距離減速機 1m 處，噪音≤75dB（用聲級計測量，正常應無尖銳異響或周期性 “咔咔” 聲）；
溫度：外殼溫升≤40℃（環境溫度 + 40℃，用紅外測溫儀檢測，重點測波發生器軸承位、柔輪根部）；
振動：軸向 / 徑向振動幅值≤0.05mm（用測振儀檢測，振動異?？赡苁峭S度超差或螺栓松動）。
負載試運行（額定負載的 50%→100%→120%，每級運行 1 小時）
檢查輸出扭矩是否穩定（用扭矩傳感器測量，偏差應≤±3%）；
觀察柔輪是否有異常變形（如輸出端徑向跳動突然增大＞0.05mm，可能是安裝應力導致柔輪疲勞）；
停機后復查螺栓力矩（熱態下可能松動），及各配合面是否有滲油（密封不良的信號）。
常見安裝缺陷及排查方向
異?，F(xiàn)象 可能的安裝問題 排查方法
空載運行有 “摩擦聲” 波發生器與柔輪干涉，或同軸度超差 重新檢查輸入軸同軸度，測量柔輪內孔與波發生器的配合間隙
負載時輸出扭矩波動大 輸出法蘭平行度超差，或螺栓緊固不均 復緊螺栓并檢查法蘭平行度
柔輪根部過熱（溫升＞50℃） 安裝面不平整導致柔輪受力變形 檢測剛輪安裝面平面度，重新修磨安裝面
運行中突然卡滯 異物卷入（安裝時未清潔）或柔輪崩齒 拆解檢查內部是否有雜質，柔輪齒面是否損傷
總結
諧波減速機安裝質量的核心是 **“無應力、高精度、穩連接”**：通過控制同軸度、平行度等關鍵參數，確保各部件受力均勻；通過試運行驗證，及時發現隱性安裝缺陷。安裝合格的諧波減速機，不僅能保證傳動效率（≥90%），更能顯著延長使用壽命（通?！?0000 小時）。??

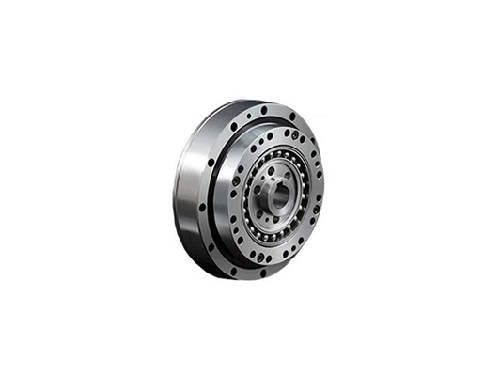

諧波減速機
