中國風電齒輪箱：從追趕者到領跑者的技術躍遷與未來挑戰

發布時間：2025-02-21
閱讀：1001
中國風電齒輪箱從追趕者到領跑者的技術躍遷經歷了多個階段，目前也面臨著一些未來挑戰，具體如下：
技術躍遷
材料方面
齒輪鋼性能提升：通過微合金化技術優化，國產 18CrNiMo7-6 鋼的彎曲疲勞極限達 900MPa，超越德國 DIN 標準 12%，晶粒度控制至 ASTM 8 級，使齒輪接觸應力突破 1500MPa。
軸承國產化突破：洛陽 LYC 研發的 4MW 雙列圓錐滾子軸承，采用非對稱滾子修形技術，偏載容差能力提升 40%，成功應用于三峽興化灣海上風場。
表面強化創新：激光熔覆碳化鎢涂層的齒輪齒面硬度達 72HRC，摩擦系數降低至 0.08，較傳統滲碳工藝耐磨性提升 3 倍。
結構設計方面
拓?fù)鋬?yōu)化技術應用：基于遺傳算法進行齒圈結構設計，在 16MW 齒輪箱中實現壁厚減少 15%，重量減輕 2.3 噸。
柔性銷軸均載系統優化：通過銷軸彈性變形補償行星輪載荷不均，使 20MW 級齒輪箱均載系數從 1.15 優化至 1.08，振動噪聲降低 6dB (A)。
碳纖維復合材料應用：采用 T800 級碳纖維編織的行星架，在同等強度下重量比鋼制結構減輕 35%，動態剛度提升 20%。
制造工藝方面
精密加工技術升級：七軸聯動磨齒機實現齒輪加工精度達 ISO 3 級，齒形誤差≤3μm，配套在線檢測系統實時修正熱變形誤差。
真空低壓滲碳工藝改進：采用 0.2MPa 低壓環境下的脈沖滲碳工藝，齒輪滲碳層深度偏差控制在 ±0.05mm，熱處理變形量較傳統工藝下降 60%。
數字孿生裝配技術應用：基于 AR 技術的虛擬裝配系統，將行星輪系裝配時間從 8 小時縮短至 2 小時，一次合格率提升至 99.6%。
產業生態方面
供應鏈自主化攻堅：高端軸承取得突破，瓦軸集團開發的海上風電主軸軸承，采用納米級 CrAlN 涂層，鹽霧試驗壽命突破 3000 小時，達國際 TüV 認證標準；潤滑系統實現智能化，中國石化的 FD-2 風電齒輪油，通過極性添加劑復配技術，實現 - 40℃低溫泵送性，氧化壽命延長至 8 萬小時。
運維模式數字化轉型：智能監測系統集成 128 個振動傳感器與油液金屬顆粒檢測模塊，通過小波包絡分析算法，提前 14 天預警齒輪點蝕故障，置信度＞92%；金風科技 “風眼系統” 構建齒輪箱全生命周期數字模型，動態優化潤滑周期，使維護成本降低 18%。
標準體系話語權爭奪：《風力發電機組齒輪箱技術規范》（GB/T 37407-2023），將中國特有的沙塵暴工況納入測試標準；國際電工委員會（IEC）采納中國提案，在 IEC 61400-4 標準中增加 “齒輪箱動態載荷譜測試方法” 章節。
未來挑戰
極限工況下的材料失效機制
高交變扭矩材料需求：16MW 以上齒輪箱行星架需承受 2000kN?m 交變扭矩，現有 18CrNiMo7-6 鋼在特定條件下疲勞裂紋擴展速率較高，需開發高韌性馬氏體時效鋼。
微動腐蝕問題待解決：海上高濕度環境引發的微動腐蝕問題，導致齒輪接觸疲勞壽命下降 30%，亟待開發納米密封涂層技術。
超大型齒輪箱測試驗證瓶頸
試驗臺功率不足：國內最大試驗臺功率僅 16MW，無法覆蓋 20MW 機型全載測試，需建設具備 50MW 加載能力的多自由度試驗平臺。
極端氣候模擬設施缺失：-50℃超低溫與 70m/s 臺風工況下的可靠性驗證依賴海外實驗室，國內需加強相關設施建設。
技術路線迭代風險
直驅與半直驅技術沖擊：直驅與半直驅技術對傳統齒輪箱形成替代壓力，需加快磁齒輪混合傳動系統研發，轉矩密度≥180kN?m/m3。
漂浮式風電新挑戰：漂浮式風電引發的六自由度耦合振動，要求齒輪箱抗沖擊性能提升 3 倍以上。

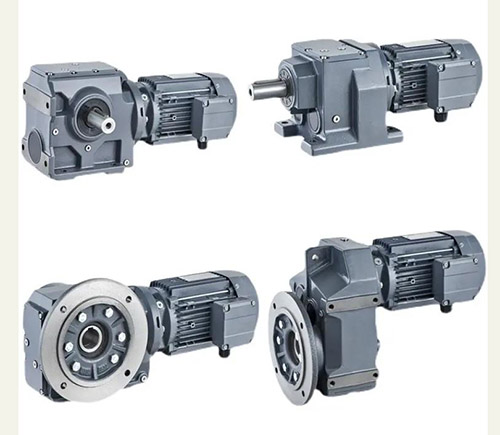

齒輪減速機
