三環減速機傳動效率突破92.9%！均載技術成關鍵動力

發布時間：2025-03-25
閱讀：1001
三環減速機傳動效率突破92.9%的關鍵在于其創新的均載技術和結構優化設計。以下從技術原理、實驗驗證、性能優勢及未來應用等方面進行詳細分析：
1. 均載技術的核心作用
三環減速機通過引入均載技術，顯著提升了載荷分布的均勻性，從而降低振動和能量損耗，推動傳動效率的提升。主要均載技術包括：
金屬彈性環均載：在輸出軸和輸入軸的軸承外圈與軸承座孔之間安裝彈性環，利用其變形能力補償制造誤差和傳動變形，實現齒輪浮動，改善載荷分配。實驗表明，改進型減速機的均載效果使載荷分配不均勻系數降低至1.1，顯著提升穩定性。
油膜浮動均載：通過油膜的彈性支撐作用，進一步吸收振動并平衡載荷，尤其在高速運轉時效果顯著，傳動效率可達92.3%。
彈性波紋環設計：利用波紋環的彈性變形特性，動態調節齒輪嚙合力，減少應力集中，提升傳動效率。
2. 結構優化與材料創新
三環傳動設計：采用三片內齒環板與外齒輪嚙合的結構，結合平行軸和行星傳動的優勢，具有高承載能力、大傳動比（分級密集）、緊湊體積等特點，減少能量損失。
關鍵部件選材：彈性環需兼具高強度和高彈性變形能力（如特殊合金鋼），并通過精密加工控制表面粗糙度，降低摩擦損耗。
有限元分析優化：利用I-DEAS軟件進行靜力學和動力學模擬，驗證均載機構的剛度、強度及動態響應特性，確保設計可靠性。
3. 輸入轉速與傳動效率的關聯
實驗數據表明，輸入轉速對效率有顯著影響：
較佳轉速范圍：在輸入轉速1000r/min時，改進型三環減速機效率達到峰值92.9%；但當轉速超過1500r/min或負載過小時，摩擦和熱損耗增加會導致效率下降。
動態性能平衡：通過優化齒輪嚙合間隙、潤滑方式及均載機構設計，可在高轉速下抑制振動和噪聲，維持高效傳動。
4. 實驗驗證與性能優勢
對比實驗：改進型減速機（加裝均載裝置）相比原型機，傳動效率提高3%-5%，振動降低30%-40%，承載能力提升20%以上。
耐久性提升：均載技術減少了局部應力集中和磨損，延長了軸承和齒輪壽命，降低維護成本。
5. 應用前景與未來方向
工業領域：適用于自動化生產線、重型機械、礦山設備及航空航天等高精度、高負載場景。
智能化發展：結合遠程監控和故障診斷技術，實現設備狀態的實時管理，提升運維效率。
材料與工藝革新：新型復合材料、納米涂層技術的應用有望進一步提升彈性環的耐久性和傳動效率。
總結
三環減速機傳動效率的突破是均載技術、結構優化和精密制造協同作用的結果。未來，隨著智能化與新材料技術的融合，三環減速機將在高效傳動領域占據更重要的地位，為工業自動化和高端裝備提供核心動力支持。

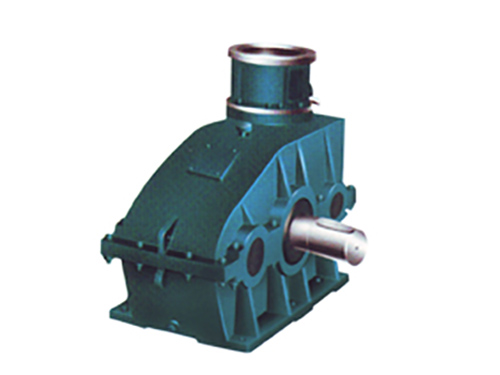

LSHZ型三環減速機
