如何選擇齒輪的精度等級？

發布時間：2025-04-15
閱讀：1001
齒輪精度等級選擇方法及關鍵考量
一、選擇方法
?計算法?
通過傳動鏈誤差分析、動力學性能計算或承載強度核算確定精度等級，適用于高精度齒輪設計（如航空航天設備、精密機床）?。
?示例?：根據齒輪傳動允許的振動噪聲指標，反推所需精度等級。
?類比法?
參考同類成熟產品的經驗數據，結合具體工況（轉速、載荷、用途）進行適配，廣泛應用于通用設備設計?。
?示例?：自動化生產線齒輪常選擇7級精度，兼顧成本與傳動平穩性需求?。
二、精度等級與性能的關聯
?精度等級? ?性能要求? ?典型應用場景? ?來源?
?0-3級? 超高精度、低速輕載 精密儀器、航天設備主軸傳動 ?
4-6級? 較高精度、中速中載 伺服電機、精密減速機、數控機床
?7-9級? 中等精度、高速或重載 汽車變速箱、通用減速機、工業機器人
?10-12級? 低精度、低速輕載 農用機械、簡易輸送設備
三、關鍵選擇原則
傳動平穩性與噪聲控制?
對噪聲敏感場景（如醫療設備、辦公器械），需選擇4-6級精度，并通過齒面磨削工藝降低粗糙度（Ra≤0.8μm）?。
中速傳動（10-50m/s）推薦7級精度，確保瞬時速度波動≤5%?。
載荷條件與壽命要求?
重載齒輪（如礦山機械）需提高至6-7級，通過滲碳淬火工藝使齒面硬度≥HRC58，降低齒根斷裂風險?。
交變沖擊載荷場景（如軋機），需采用5-6級精度并配合齒向修形，提升載荷分布均勻性?。
?經濟性與加工成本平衡?
精度每提升1級，加工成本增加30%-50%，需避免過度設計（如通用設備優先選7-8級而非5-6級）。
低精度齒輪（9-12級）適用于非關鍵傳動環節，如手動調節機構?。
四、行業應用參考
汽車行業?：變速箱齒輪精度從6-9級提升至5-8級，兼顧NVH性能與成本?。
?機床行業?：主軸齒輪采用5-7級精度，配合高頻淬火工藝，定位誤差≤0.01mm?。
減速機行業?：通用產品以7級為主，精密減速機（如RV減速機）需達到5-6級?。
五、注意事項
公差組匹配?：第一組公差（運動精度）決定傳動準確性，第二組（單齒誤差）影響平穩性，第三組（接觸誤差）關聯載荷分布，需按需組合（如標注“7FL”表示三組公差均為7級）。
?工藝適配性?：高精度齒輪（≤6級）需磨齒/剃齒加工，中精度齒輪（7-8級）可采用滾齒+熱處理工藝?。
通過綜合計算法、類比法及行業實踐，可系統化選擇齒輪精度等級，實現性能、成本與可靠性的Z優平衡?。

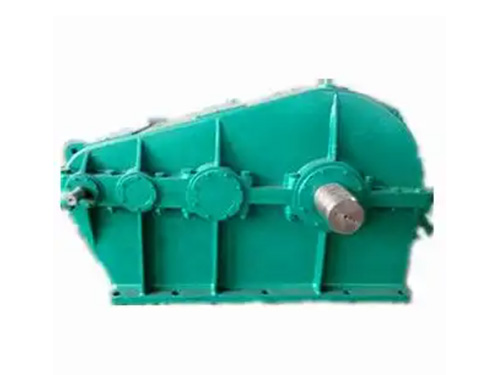

ZSH圓弧齒輪減速機
