蝸輪蝸桿減速機自鎖原理是什么？

發布時間：2025-04-28
閱讀：1001
蝸輪蝸桿減速機的自鎖原理基于其特殊的摩擦傳動結構和幾何參數設計，以下是其核心機制及關鍵要素的系統解析：
一、自鎖的物理基礎
摩擦角與導程角關系
當蝸桿的導程角（螺旋升角）小于蝸輪蝸桿嚙合面的當量摩擦角時，機構實現自鎖。此時，蝸輪無法反向驅動蝸桿，形成單向傳動特性。計算公式為：導程角β < 當量摩擦角φ，其中φ由材料摩擦系數決定。
摩擦力的主導作用
蝸桿與蝸輪嚙合時，接觸面產生的摩擦力方向與蝸輪反轉方向相反，形成阻力矩阻止逆轉。摩擦力大小與潤滑狀態、表面粗糙度密切相關，干摩擦條件下自鎖效果更顯著。
二、實現自鎖的技術條件
導程角設計
單頭蝸桿：導程角通?！?°，自鎖能力最佳（如1頭蝸桿導程角僅3°29'）
多頭蝸桿：導程角較大（如2頭以上），一般無法自鎖。
速比要求
自鎖需達到特定速比（通?！?0:1），速比越大自鎖越可靠。小速比減速機（如10:1）因?qū)С探禽^大易喪失自鎖性。
效率閾值
動態自鎖：需傳動效率η≤0.4，此時輸入動力停止后輸出軸同步鎖止
靜態自鎖：需η≤0.5，確保停機狀態下負載無法驅動蝸桿。
三、結構特性與材料影響
螺旋嚙合結構
蝸桿的螺旋形齒面與蝸輪的漸開線齒形形成斜向接觸，嚙合過程中產生軸向分力，增強摩擦自鎖效果。
材料選擇
采用高硬度材料（如滲碳鋼蝸桿+錫青銅蝸輪），降低磨損并維持穩定摩擦系數。
四、自鎖功能的應用與局限性
典型應用場景
垂直升降設備（如電梯、卷?yè)P(yáng)機），防止斷電時負載下滑
輸送機械定位系統，保持停機位置穩定。
性能局限
自鎖狀態下傳動效率降低（通?！?0%）
高溫或潤滑過量可能導致摩擦系數下降，引發自鎖失效。
五、設計優化方向
參數匹配
通過調整蝸桿頭數、模數和齒形修形，平衡自鎖能力與傳動效率。
復合結構改進
采用雙導程蝸桿或增設輔助制動裝置，增強極端工況下的自鎖可靠性。
總結
蝸輪蝸桿減速機的自鎖本質是摩擦力學與幾何參數協同作用的結果，核心在于導程角與摩擦角的匹配設計。實際應用中需根據負載特性、工況環境綜合選擇速比和潤滑方案，定期檢測齒面磨損情況以維持自鎖性能。對于高安全要求的場景，建議結合機械制動器形成雙重保護。

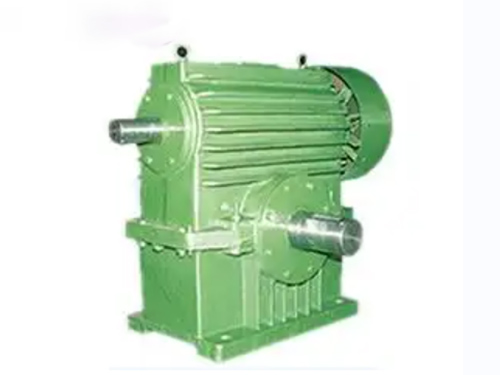

CW圓弧圓柱蝸輪減速機
