三軸擺線針輪減速機有哪些優勢？

發布時間：2025-05-30
閱讀：1001
三軸擺線針輪減速機是在傳統擺線針輪傳動基礎上發展而來的新型傳動裝置，通過獨特的三軸結構設計（輸入軸、擺線輪軸、輸出軸），結合擺線針輪傳動的優點，具有以下核心優勢：
一、結構緊湊，傳動比范圍廣
高傳動比與大扭矩輸出
擺線針輪傳動本身具有一級傳動比可達 9~87的特性，三軸結構通過多級組合（如雙級傳動），可實現傳動比范圍更大（最高可達數千），同時輸出扭矩可達數萬牛?米，滿足低速大扭矩工況需求。
對比傳統齒輪減速機：同等功率下，體積可縮小 30%~50%，尤其適合安裝空間受限的場景（如機器人關節、精密儀器內部）。
同軸式三軸布局
輸入軸、擺線輪軸、輸出軸呈同軸布置，結構高度集成，避免了傳統三軸齒輪箱的復雜軸系交錯布局，簡化整機設計，降低裝配難度。
二、傳動效率高，運行平穩
多齒嚙合的力學優勢
擺線輪與針齒殼之間為多齒同時嚙合（一般同時嚙合齒數占總齒數的 30% 以上），單個齒面承載載荷小，且載荷均勻分布在多個齒上，傳動效率可達90%~95%，高于蝸輪蝸桿傳動（70%~85%）。
動態特性：多齒嚙合有效抑制沖擊和振動，輸出轉速波動小，適合對平穩性要求高的精密傳動（如醫療設備、光學儀器）。
擺線輪的柔性緩沖作用
擺線輪采用短幅外擺線齒形，嚙合時為滾動兼滑動摩擦，且齒面為凸凹接觸（擺線輪齒凹面與針齒凸面），接觸應力低，配合彈性軸承（如擺線輪軸用偏心軸承），可吸收傳動中的高頻沖擊，進一步降低振動噪聲（通常噪聲≤60dB）。
三、承載能力強，壽命長
材料與工藝優化
擺線輪通常采用高強度合金結構鋼（如 20CrMnTi、42CrMo），經滲碳淬火處理（硬度可達 HRC58~62），表面耐磨，芯部韌性好；針齒采用軸承鋼 GCr15，經淬火研磨，配合精密加工的擺線輪齒面，接觸疲勞強度高。
壽命對比：同等工況下，壽命可達普通齒輪減速機的 2~3 倍，尤其適合連續運轉、重載啟停的場景（如礦山輸送機、冶金設備）。
軸向力自平衡設計
三軸結構中，擺線輪的偏心運動通過雙支撐軸或?qū)ΨQ布置的軸承平衡軸向力，減少對輸出軸軸承的軸向載荷，延長軸承壽命，同時降低軸系變形風險。
四、適應性強，維護便捷
耐沖擊與過載能力
擺線針輪傳動的多齒嚙合特性使其具有一定的過載安全系數（通常允許短時過載 1.5 倍額定載荷），適合頻繁啟?；蛴袥_擊載荷的工況（如注塑機、鍛壓設備）。
潤滑與密封設計
采用油浴潤滑或強制潤滑，密封結構簡單（多采用骨架油封或機械密封），維護周期長（一般首次換油周期為 2000 小時，后續每 8000 小時更換），且無需頻繁調整齒輪間隙，降低維護成本。
安裝方式靈活
支持臥式、立式、法蘭式等多種安裝方式，輸出軸可直接與聯軸器、鏈輪、齒輪等傳動件連接，適配不同設備布局需求。
五、典型應用場景
行業 應用設備 優勢體現
機器人領域 協作機器人關節、AGV 驅動單元 結構緊湊、傳動精度高（回差≤10 弧分），滿足精密運動控制。
新能源設備 風電變槳系統、光伏跟蹤支架驅動 耐風沙、低噪音，適應戶外惡劣環境，長壽命免維護。
醫療器械 手術機器人、CT/MRI 設備傳動機構 低振動、低發熱，符合醫療設備潔凈度與可靠性要求。
自動化產線 精密裝配線、輸送分揀設備 傳動平穩、定位精準，適合高速同步傳動場景。
重型機械 港口起重機、盾構機推進系統 大扭矩輸出、抗沖擊，適應重載連續作業。
六、與傳統減速機的對比優勢
指標 三軸擺線針輪減速機 普通齒輪減速機 蝸輪蝸桿減速機
傳動比范圍 9~ 數千（多級組合） 通?！?00（多級） 10~80
效率 90%~95% 85%~90% 70%~85%
體積重量比 小（同比扭矩下體積減少 30%） 中等 大
噪音 ≤60dB 65~80dB 70~85dB
壽命 20000~30000 小時 10000~20000 小時 8000~15000 小時
總結
三軸擺線針輪減速機通過多齒嚙合、同軸結構、材料工藝優化等核心設計，在緊湊性、效率、承載能力和可靠性方面顯著優于傳統傳動裝置，尤其適合精密傳動、重載低速、惡劣環境等場景。隨著智能制造與高端裝備的發展，其在機器人、新能源、精密儀器等領域的應用將進一步拓展。

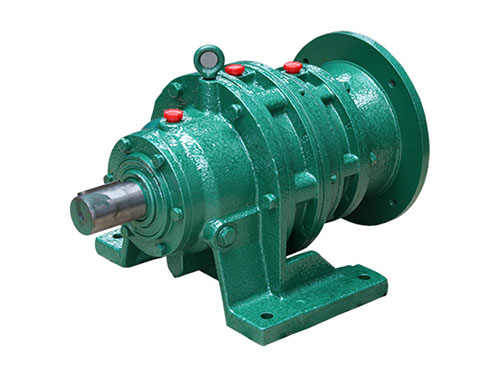

 BWED,XWED系列擺線針輪減速機
