行星齒輪馬達的行星齒輪一般采用什么材質?

發布時間：2025-06-19
閱讀：1001
行星齒輪馬達的行星齒輪材質選擇需兼顧強度、耐磨性和工況適配性，主要采用以下材料體系：
 一、主流材質：合金結構鋼（核心傳動部件）
滲碳合金鋼?
?材質牌號?：20CrMnMo、20CrMnTi（低碳合金鋼）
工藝要求?：
滲碳淬火處理，滲碳層深度 ?0.8–1.4mm?
表面硬度 ?≥58 HRC?（齒面），芯部保持韌性
?優勢?：高接觸疲勞強度，抗沖擊載荷，適用于重載馬達（如工業機械臂）
?中碳調質鋼?
材質牌號?：42CrMo（行星齒輪軸及行星架）
?工藝要求?：
調質處理，硬度 ?255–286 HBW?
感應淬火硬化層深度 ?1.2–2.5mm?（軸頸部位）
?應用場景?：需高剛性與抗彎強度的行星架支撐結構
二、特殊工況替代材料
?材料類型? ?適用部件? ?特點與限制?
錫青銅? 蝸輪蝸桿減速機配套行星輪 自潤滑性優，噪音低；但承載能力弱于鋼件
?工程塑料? 微型馬達行星輪（POM/尼龍） 降噪＞80%，輕量化；僅限 ?＜60℃? 輕載場景
?粉末冶金? 低扭矩微型齒輪 成本低，但抗剪強度不足，禁用鑄件
 ?選材核心原則?：
?強度優先? → 合金鋼； ?靜音需求? → 青銅/工程塑料； ?成本敏感? → 粉末冶金（限微扭矩）
三、關鍵工藝與性能控制
?熱處理精度?：
滲碳齒輪齒面粗糙度要求 ?≤Ra 0.4μm?，降低嚙合振動
硬化層深度誤差需 ?≤0.1mm?，避免應力集中斷裂
?裝配適配性?：
行星輪齒圈徑向跳動公差嚴控（精度 ?6–7級?），保障均載
與太陽輪/內齒圈的材質硬度差應 ?≥5 HRC?，減少同步磨損
 四、禁用材料與失效風險
?禁用鑄件?：鑄鐵行星輪易脆裂，違反JB/T 10816標準
?高溫失效?：工程塑料＞80℃軟化變形，慎選散熱不良機型
?粉末冶金缺陷?：齒形精度低（通常＞8級），傳動噪音增加30%以上
? 總結?：行星齒輪馬達的齒輪材質以 ?20CrMnMo滲碳鋼為主導?，微型輕載場景可選用工程塑料或青銅，粉末冶金僅適用于極小功率低成本方案，且需嚴格規避鑄造工藝。

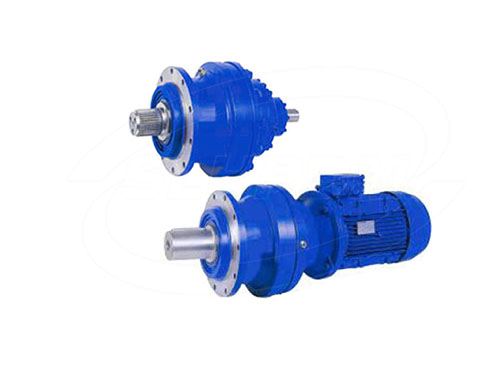

PN系列行星齒輪減速機
