微型行星減速電機的優勢有哪些？

發布時間：2025-07-03
閱讀：1001
微型行星減速電機是集成了行星齒輪減速機構與驅動電機的精密傳動裝置，憑借其獨特的結構設計和性能特點，在精密機械、自動化設備等領域展現出顯著優勢。以下從技術特性、應用場景等維度詳細解析其核心優勢：
一、結構緊湊，體積與重量優勢顯著
空間利用率高
行星齒輪采用內嚙合結構，齒輪圍繞中心太陽輪呈對稱分布（行星架支撐），軸向與徑向尺寸遠小于同傳動比的蝸輪蝸桿或平行軸齒輪減速電機。例如，相同扭矩輸出下，微型行星減速電機體積可縮小 30%~50%，適合無人機、醫療內窺鏡、穿戴設備等微型化場景。
輕量化設計
采用鋁合金、鈦合金或高強度工程塑料（如 POM）制造齒輪與殼體，配合空心軸或薄壁結構，整機重量可控制在 10~100g（如直徑 12mm 的微型型號），滿足航空航天、機器人關節等對重量敏感的應用需求。
二、傳動效率高，能量損耗低
多齒嚙合減少摩擦
行星齒輪系中，多個行星輪同時與太陽輪、內齒圈嚙合（接觸齒數≥3），載荷分布均勻，嚙合效率可達 90%~95%（蝸輪蝸桿傳動效率通常 < 70%）。例如，在 100W 功率輸出時，行星減速電機的熱損耗比傳統減速電機降低 40%，適合鋰電池供電的便攜式設備（如手持檢測儀）。
低慣量響應
緊湊結構降低了轉動慣量，電機啟動 / 制動時加速度更高（如空載啟動時間 < 50ms），適用于需要快速啟停的場景（如自動分揀機、精密云臺）。
三、傳動比范圍廣，適配多工況需求
單級與多級靈活組合
單級行星減速比通常為 3:1~10:1，通過多級串聯（2~3 級）可實現 10:1~500:1 的大傳動比，且體積增長可控（每級增加約 15mm 軸向長度）。例如，醫療注射泵需要 100:1 的減速比時，行星減速電機可通過兩級傳動實現，而平行軸齒輪箱需更多級聯，體積顯著增大。
恒扭矩輸出特性
大傳動比下仍能保持扭矩線性放大，如輸入 10mN?m 扭矩，100:1 減速比時輸出扭矩可達 1N?m，且扭矩波動≤5%，適合伺服系統（如機器人手臂關節驅動）。
四、傳動精度高，定位與重復精度優異
低背隙（回差）設計
通過精密加工齒輪（精度等級≥ISO 7 級）、預緊軸承或柔性齒輪補償，背隙（空回）可控制在 5~15 弧分（普通型號），高精度型號甚至 < 1 弧分，滿足光學鏡頭調焦、半導體設備晶圓定位等精密場景需求。
運動平穩性強
行星齒輪對稱分布的結構抵消了徑向力，運行時振動幅值≤0.1mm/s（1000rpm 下），噪音≤45dB（距離 1m 處），適合核磁共振設備、精密檢測儀器等對振動敏感的環境。
五、承載能力強，抗沖擊性能突出
多齒分擔載荷
每個行星輪承擔部分扭矩，單個齒輪受力減小，配合滲碳淬火齒輪（齒面硬度 HRC58~62），可承受短時過載（額定扭矩的 2~3 倍）。例如，額定扭矩 0.5N?m 的微型電機可瞬間承受 1.5N?m 沖擊，適用于自動化產線的抓取機構。
軸向與徑向載荷兼容
行星架軸承設計可同時承受軸向力（如絲杠傳動的推力）和徑向力（如偏心負載），無需額外支撐結構，簡化機械設計（如 3D 打印機的 Z 軸驅動）。
六、壽命長，維護成本低
耐磨材料與潤滑設計
齒輪表面采用滲氮、鍍硬鉻等處理，配合長效潤滑脂（如全氟聚醚），在額定工況下壽命可達 30000 小時以上（每天 8 小時工作可使用 10 年），適合深海機器人、航天設備等維護困難的場景。
密封防護性好
采用雙唇口密封圈（IP65~IP68 防護等級），可抵御粉塵、液體侵入，適應潮濕、粉塵環境（如食品包裝機械、戶外無人機）。
七、適配性強，集成與控制靈活
多種電機類型兼容
可匹配步進電機、無刷直流電機（BLDC）、伺服電機等，支持 PWM、CANopen 等控制協議，方便集成到自動化系統。例如，配合伺服電機時，可實現 ±0.01mm 的定位精度（如半導體晶圓搬運臺）。
模塊化設計
輸出軸可定制為實心軸、空心軸、花鍵軸等，法蘭接口兼容標準安裝尺寸（如 NEMA 8、NEMA 11），便于替換傳統減速機構，縮短設備開發周期。
八、典型應用場景與優勢體現
醫療設備：如微創手術機器人，利用其高精度（背隙 < 5 弧分）和低振動特性，確保手術器械操作精準；
消費電子：折疊屏手機的鉸鏈驅動，依賴其緊湊體積（厚度 < 10mm）和長壽命（折疊 10 萬次無故障）；
航空航天：衛星天線驅動機構，憑借輕量化（重量 < 50g）和抗輻射材料（如鈦合金齒輪）適應太空環境；
工業自動化：SCARA 機器人關節，利用高傳動效率（92%）和高扭矩密度（1.2N?m）實現高速精準搬運。
總結：微型行星減速電機的核心競爭力
其優勢本質上源于行星齒輪機構的 “空間 - 效率 - 精度” 三重優化，通過結構創新實現了傳統減速方案難以兼顧的性能平衡。在需要 “小體積、大扭矩、高精度” 的場景中，微型行星減速電機已成為首選傳動方案，且隨著材料工藝（如金屬 3D 打印齒輪）和電機控制技術的進步，其性能邊界仍在持續拓展。

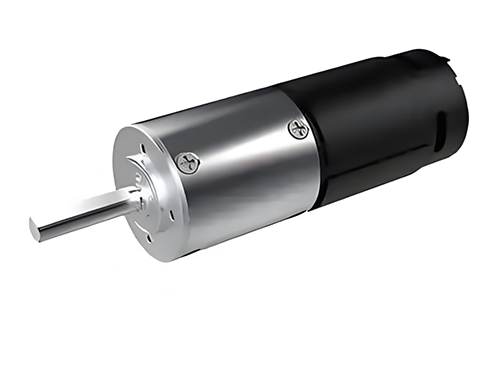

微型行星減速機
