如何提高風冷式硬齒面齒輪減速機的冷卻效率？

發布時間：2025-07-04
閱讀：1001
提高風冷式硬齒面齒輪減速機的冷卻效率，需從散熱結構設計、空氣流動優化、潤滑系統改進、材料選擇及維護管理等多維度入手。以下是具體措施及原理分析：
一、優化散熱結構設計
1. 增加散熱面積
措施：
在箱體外側增設散熱片，采用翅片式結構（如垂直或傾斜排列），增大與空氣的接觸面積。
散熱片間距控制在 10-30mm，避免過密導致空氣流通受阻（推薦間距為散熱片高度的 1/5-1/3）。
案例：某型號減速機將散熱片高度從 50mm 增至 80mm，散熱面積提升 30%，油溫降低 8-10℃。
2. 優化散熱片布局與形狀
措施：
散熱片沿齒輪箱軸向均勻分布，優先在齒輪嚙合區、軸承座等高熱區域集中布置。
采用波紋狀或鋸齒狀散熱片，增加空氣湍流程度，強化熱交換（比平直散熱片散熱效率提升 15%-20%）。
二、增強空氣流動效率
1. 改進風扇設計與安裝
措施：
選用軸流風扇（風量高、風壓適中），直徑根據箱體尺寸匹配（如箱體寬度 500mm 時，風扇直徑推薦 200-250mm）。
風扇轉速控制在 1500-3000rpm，搭配溫控調速裝置（如溫度傳感器聯動變頻器），高溫時自動提速。
安裝風扇導流罩，引導氣流均勻覆蓋散熱片，避免渦流（導流罩出口與散熱片距離控制在 50-100mm）。
2. 優化氣流路徑
措施：
在箱體底部設置進風口，頂部設置出風口，利用熱空氣上升原理形成自然對流通道。
對強制風冷機型，在風扇與散熱片之間設置導風板，避免氣流短路（如 L 型導風板可使散熱效率提升 12%）。
三、改進潤滑與冷卻系統
1. 優化潤滑油選擇與循環
措施：
選用高黏度指數（VI>140）的合成齒輪油（如 PAO 基油），減少高溫時黏度下降，維持油膜強度。
采用強制潤滑 + 油冷卻器組合：通過油泵將熱油輸送至翅片式油冷卻器（風冷型），利用風扇輔助散熱（冷卻器換熱面積按 1kW 損耗配 0.5-1㎡計算）。
2. 改進噴油冷卻設計
措施：
在高速齒輪嚙合區設置噴油嘴，直接噴射潤滑油至齒面，帶走摩擦熱（噴油壓力 0.3-0.5MPa，流量按每千瓦功率 5-8L/min 計算）。
四、材料與表面處理優化
1. 選用高導熱材料
措施：
散熱片采用鋁合金（如 6061-T6） 替代鑄鐵（導熱系數從 45W/m?K 提升至 180W/m?K），或箱體局部使用導熱金屬嵌件。
2. 表面散熱涂層處理
措施：
在散熱片表面噴涂陶瓷散熱涂料（如氧化鋯基涂層），通過輻射散熱降低表面溫度（輻射率從 0.4 提升至 0.85，散熱效率提高 15%）。
五、強化維護與環境管理
1. 定期清理散熱通道
措施：
每季度清理散熱片間的灰塵、油污及纖維雜物（可用壓縮空氣吹掃或中性清潔劑沖洗），避免散熱片堵塞（堵塞率超過 30% 時，散熱效率下降 50% 以上）。
2. 改善安裝環境通風
措施：
減速機安裝時與墻壁保持≥300mm 間距，避免置于封閉機柜內；若環境溫度過高（>40℃），增設機柜強制通風系統（如加裝兩臺軸流風扇形成對流）。
六、結構設計與運行優化
1. 降低內部發熱量
措施：
提高齒輪加工精度（如 ISO 6 級以上），減少嚙合摩擦損耗；優化軸承游隙，降低摩擦發熱。
采用空心軸設計，通過軸內通道引入冷卻空氣，帶走軸部熱量。
2. 溫控與智能散熱
措施：
安裝溫度傳感器（如 PT100）實時監測油溫，聯動風扇啟?；蜣D速調節，實現按需散熱（如油溫超過 65℃時風扇全速運轉）。
七、典型案例與數據參考
改進措施 冷卻效率提升幅度 適用場景
散熱片高度增加 30% 8-12℃油溫下降 中等負載工況
加裝油冷卻器（10㎡換熱面積） 15-20℃油溫下降 連續重載或高溫環境
鋁合金散熱片替代鑄鐵 5-8℃油溫下降 輕量化與高效散熱需求
總結
提高風冷式硬齒面齒輪減速機的冷卻效率需從 “散熱 - 流場 - 潤滑 - 材料” 多維度協同改進：通過增大散熱面積、強化空氣對流、優化潤滑冷卻系統，結合高導熱材料與智能溫控，可顯著降低運行溫度，延長設備壽命。實際應用中需根據負載特性、環境條件選擇組合方案（如重載場景優先采用 “強制潤滑 + 油冷卻器 + 導流罩”），并通過熱仿真（如 ANSYS Fluent）驗證設計效果。

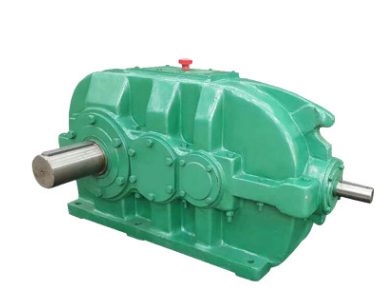

硬齒面齒輪減速機
