擺線針輪減速機升溫測試方法有哪些？

發布時間：2025-03-07
閱讀：1001
擺線針輪減速機的升溫測試是評估其熱穩定性和運行可靠性的重要環節，直接關系到設備壽命和性能。以下是詳細的測試方法及操作規范：
一、測試目的
驗證熱平衡能力：確認減速機在額定負載下能否達到穩定溫度。
檢測異常摩擦：識別裝配誤差或潤滑不良導致的局部過熱。
優化潤滑方案：根據溫升數據選擇合適潤滑油黏度及填充量。
二、測試前的準備工作
設備檢查：
確保減速機裝配精度（如針齒間隙≤0.03mm）。
潤滑劑按說明書加注（推薦工業鋰基脂NLGI 2級）。
清除外部雜質，檢查密封性（IP54以上防護等級）。
測試環境：
環境溫度控制在20±5℃，濕度＜80%RH。
避免外部熱源干擾（如陽光直射、熱風設備）。
儀器配置：
接觸式測溫：PT100鉑電阻（精度±0.1℃），貼附于殼體關鍵點（軸承位、嚙合區）。
非接觸式測溫：紅外熱像儀（分辨率≤0.1℃），捕捉整體溫度分布。
振動傳感器：監測異常振動（頻率范圍10Hz-10kHz）。
數據采集系統：同步記錄溫度、轉速、負載電流。
三、標準測試流程（GB/T 30819-2014）
1. 空載溫升測試（基礎熱性能）
步驟：
啟動減速機空載運行，轉速調至額定值（如1450rpm）。
每10分鐘記錄各測點溫度，直至連續3次讀數波動＜1℃（約需2-3小時）。
合格標準：空載溫升≤20℃（環境溫度至穩定溫度差值）。
2. 負載溫升測試（工況模擬）
步驟：
加載至額定扭矩（如1000Nm），保持連續運行。
前1小時每5分鐘記錄數據，后續每15分鐘記錄。
運行至熱平衡（溫升速率＜1℃/小時）。
合格標準：
普通工況：溫升≤40℃（環境溫度+40℃≤80℃）。
重載/高頻工況：溫升≤60℃（環境溫度+60℃≤90℃）。
3. 極限過載測試（安全裕度驗證）
步驟：
短時加載至120%-150%額定負載，持續30分鐘。
監測熱點溫度（如擺線輪嚙合區）。
合格標準：無局部溫度突變（如單點溫升＞15℃/分鐘需停機檢查）。
四、關鍵測溫點布置
測點位置 監測意義 允許溫升閾值
輸入軸軸承外圈 反映輸入側摩擦狀態 ≤65℃（環境+45℃）
擺線輪嚙合區 核心傳動部件熱負荷 ≤85℃（環境+65℃）
輸出法蘭端面 輸出負載傳遞的熱積累 ≤75℃（環境+55℃）
潤滑油池 潤滑系統散熱效率評估 ≤50℃（環境+30℃）
五、數據分析與故障診斷
溫升曲線分析：
正常曲線：溫度隨時間呈對數增長，最終趨于平穩。
異?，F(xiàn)象：
線性持續上升：散熱不足或負載超限。
階梯式跳變：局部卡滯或潤滑失效（如針齒斷油）。
溫度分布比對：
紅外熱像圖應顯示均勻溫度場，若出現熱點（如局部＞100℃），需檢查：
擺線輪與針齒的嚙合間隙。
潤滑脂是否變質或填充不足。
振動-溫度關聯分析：
高頻振動（＞5kHz）伴隨溫升：齒輪微觀點蝕。
低頻振動（＜500Hz）伴隨溫升：軸承預緊力過大。
六、特殊工況測試方法
頻繁啟停測試：
模擬AGV小車工況，以30次/小時啟停頻率運行，監測溫度波動是否＜5℃。
低溫啟動測試：
將減速機預冷至-20℃，啟動后記錄溫升至穩定時間（應＜1小時）。
密封性影響測試：
在粉塵環境中運行，檢測潤滑油污染是否導致溫升加速（如溫升增加＞10%需改進密封）。
七、優化建議
散熱改進：
加裝散熱翅片（殼體表面積增加30%可降5-8℃）。
強制風冷（風扇功率與減速機功率比1:50）。
潤滑優化：
高溫工況改用合成脂（如聚脲基脂，耐溫可達180℃）。
添加固體潤滑劑（二硫化鉬微粉，摩擦系數降低20%）。
八、安全注意事項
防燙措施：測試人員需穿戴耐高溫手套（接觸表面＞60℃時）。
緊急停機條件：
任一測點溫度超過90℃。
潤滑油泄漏導致溫度驟升。
環保要求：廢棄潤滑脂按ISO 14001標準處理。
通過系統化的升溫測試，可顯著提升擺線針輪減速機的可靠性。

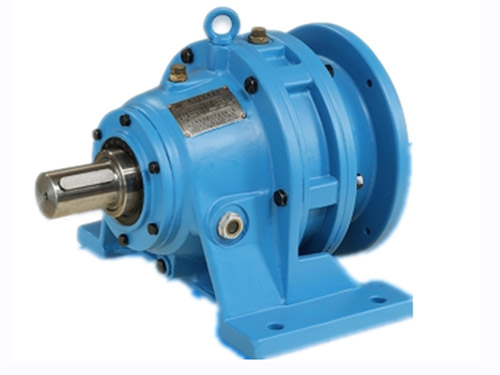

BW擺線針輪減速機
