如何提高齒輪軸承剛度？

發布時間：2025-03-18
閱讀：1001
提高齒輪軸承剛度需要從材料選擇、結構設計、制造工藝及安裝維護等多方面綜合考慮。以下是具體方法：
一、齒輪剛度提升
材料優化
使用高強度合金鋼（如 20CrMnTi、40CrNiMo），通過熱處理（如滲碳淬火、氮化）提高表面硬度和芯部韌性。
增加齒寬或模數，提高抗彎剛度。
齒形設計改進
采用螺旋角設計（斜齒輪）增加接觸線長度，提升承載能力。
齒頂修緣或鼓形齒修正，減少嚙合沖擊和邊緣應力集中。
加工工藝優化
精密磨削或珩齒工藝提高齒面精度，減少齒形誤差導致的變形。
齒面噴丸強化，提高表面殘余壓應力，增強抗疲勞能力。
二、軸承剛度提升
軸承類型選擇
優先選用滾子軸承（如圓錐滾子軸承、圓柱滾子軸承），其線接觸比球軸承的點接觸剛度更高。
采用雙向推力軸承或組合軸承（如 DB 配對角接觸球軸承），增強軸向和徑向剛度。
預緊技術
通過彈簧、液壓或機械裝置施加預緊力，消除軸承游隙，提高接觸剛度。
采用過盈配合安裝，增加軸承與軸 / 座的接觸剛度。
安裝結構優化
設計剛性軸承座（如鑄鐵或鑄鋼材質），避免薄壁結構變形。
增加軸承座加強筋或采用整體式結構，減少安裝面撓曲。
三、系統協同優化
潤滑與散熱
使用高粘度潤滑油或潤滑脂，減少摩擦發熱導致的材料軟化。
設計散熱結構（如散熱片、冷卻油路），維持軸承工作溫度穩定。
裝配精度控制
確保齒輪與軸承的同軸度、平行度，避免額外彎矩引起的變形。
采用激光對中儀等工具提高安裝精度。
動態補償
引入主動控制技術（如液壓補償裝置），實時調整軸承預緊力以適應載荷變化。
四、注意事項
成本與可靠性平衡：高強度材料和精密工藝可能增加成本，需根據實際需求選擇。
剛度與振動關系：過高剛度可能引發共振，需結合模態分析優化設計。
維護便利性：預緊結構需便于后期調整和維護。
通過以上措施，可顯著提升齒輪軸承系統的剛度，改善傳動精度和使用壽命。具體方案需結合工況（如載荷、轉速、環境溫度）進行針對性設計。

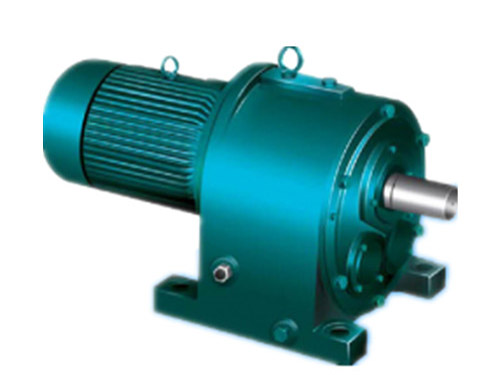

TY同軸式硬齒面齒輪減速機
