高溫下三環減速機散熱系統如何優化？

發布時間：2025-04-03
閱讀：1001
在高溫環境下，三環減速機的散熱系統優化需從 熱源控制、散熱結構改進、潤滑管理 和 智能監控 四方面入手。以下是系統化的優化方案：
一、熱源分析與控制
熱源定位
齒輪嚙合摩擦：三環減速機的少齒差嚙合會產生周期性高頻摩擦熱。
軸承旋轉損耗：高速重載下軸承滾動摩擦生熱顯著。
密封件阻力：高溫導致密封材料膨脹，加劇摩擦生熱。
熱源抑制措施
齒輪表面處理：采用 DLC（類金剛石涂層） 或 滲氮硬化 工藝，降低摩擦系數（可減少15%~20%熱量生成）
低阻力軸承選型：替換為 陶瓷混合軸承（如Si3N4滾子+鋼制保持架），降低滾動摩擦30%~40%。
非接觸式密封：采用 迷宮密封+磁流體密封 組合，減少密封件與軸的直接摩擦。
二、散熱結構優化
被動散熱增強
翅片式外殼設計：在外殼表面增加 輻射翅片（厚度3~5mm，間距10~15mm），散熱面積提升50%~70%。
導熱路徑優化：在齒輪箱與外殼間填充 導熱硅膠墊片（導熱系數≥3W/m·K），加速內部熱量傳導。
材料升級：外殼采用 鋁合金（ADC12） 替代鑄鐵，導熱系數從54W/m·K提升至96W/m·K。
主動散熱系統
強制風冷方案：
在減速機頂部安裝 軸流風扇（風量≥50CFM），配合導流罩定向吹拂散熱翅片。
若環境溫度＞50℃，改用 渦流管冷卻器，利用壓縮空氣產生低溫氣流（可降溫15~20℃）。
循環油冷系統：
外置 齒輪泵+板式換熱器，油液流量按0.5~1L/kW設計，油溫控制在60℃以下。
油路設計 螺旋流道，增加熱交換時間（換熱效率提升30%）。
三、潤滑系統升級
高溫潤滑劑選型
選用 合成烴（PAO）基潤滑脂，耐溫范圍-40℃~180℃，抗剪切穩定性優于礦物油。
添加 二硫化鉬（MoS2） 或 石墨烯納米片（0.1%~0.5%濃度），增強極端壓力下的潤滑性能。
潤滑方式改進
油氣混合噴射：通過噴嘴將微量潤滑油與壓縮空氣混合后定向噴射至齒輪嚙合區，油量減少50%且散熱效率提高。
智能間歇潤滑：根據溫度傳感器反饋，僅在溫升超過閾值時啟動潤滑泵（節能且減少油霧污染）。
四、熱管理智能監控
傳感器布置
關鍵測溫點：
齒輪嚙合區（紅外非接觸式傳感器，量程-20℃~200℃）。
軸承外圈（PT100熱電阻，精度±0.5℃）。
潤滑油出口（數字溫度探頭）。
閉環控制系統
基于PLC或嵌入式控制器，實現：
溫度＞80℃時啟動風扇，＞90℃時觸發油冷循環，＞100℃時報警并降載運行。
歷史數據存儲與故障預測（如溫升速率異常提示潤滑失效或負載突變）。
五、應用案例對比
優化措施 某礦山輸送機三環減速機（環境溫度60℃） 優化后效果
原配置 鑄鐵外殼+礦物油潤滑 連續運行2小時溫升至110℃
翅片鋁合金外殼+PAO潤滑 加裝軸流風扇（50CFM） 溫升穩定在75℃，壽命延長3倍
六、維護建議
定期清理散熱翅片：粉塵堆積會導致散熱效率下降30%以上，建議每月用壓縮空氣吹掃。
油品狀態監測：每500小時取樣檢測潤滑油的黏度變化和顆粒污染度（ISO 4406標準）。
熱成像巡檢：每季度使用熱像儀掃描減速機表面，識別局部過熱點（溫差＞15℃需排查）。
總結
高溫下三環減速機的散熱優化需采取 “源頭降熱-高效散熱-智能調控” 的綜合策略。通過材料升級、潤滑革新和主動散熱技術的結合，可在不顯著增加體積和成本的前提下，將工作溫度降低20~30℃，顯著提升設備可靠性和使用壽命。對于極端工況（如冶金、礦山），建議定制 水冷夾套 或 半導體制冷模塊 等強化方案。

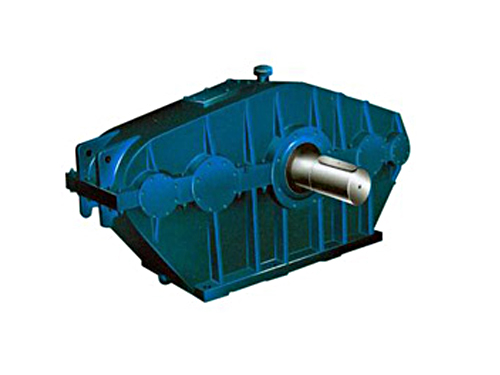

TR型三環減速機
