技術支持

擺線針輪嚙合機制的優勢體現有哪些？

發布時間：2025-04-09
閱讀：1001
擺線針輪嚙合機制（如擺線針輪減速機）是一種高精度、高承載的傳動方式，其核心優勢體現在多齒嚙合、高剛性、低振動、長壽命等方面。以下是其具體優勢的詳細分析：
1. 多齒同時嚙合，承載能力極強
嚙合齒數多：擺線輪的齒形曲線（擺線或次擺線）與針齒的嚙合過程中，同時參與嚙合的齒數可達總齒數的30%~50%（例如，20個針齒中約6~10個同時嚙合）。
載荷分布均勻：多齒嚙合顯著降低了單個齒的應力，允許承受更高的沖擊載荷和扭矩（可達行星齒輪的2~3倍），適合重載場景（如工業機器人關節、起重機回轉機構）。
2. 傳動效率高，背隙極小
滾動接觸為主：擺線輪與針齒的嚙合以滾動摩擦為主，滑動摩擦極小，傳動效率可達90%~95%（高于諧波減速機的80%~90%）。
微背隙設計：通過預緊調整或偏心機構補償，可實現**≤1弧分（0.0167°）的背隙**，滿足高精度定位需求（如數控機床分度盤、半導體設備）。
3. 結構緊湊，功率密度高
體積小、重量輕：擺線針輪減速機通過偏心輸入和行星傳動結構，實現大減速比（單級可達30:1~119:1），且體積僅為同扭矩行星減速機的1/3~1/2。
高功率密度：單位體積傳遞的扭矩更大，例如，直徑100mm的擺線減速機可輸出5000~8000N·m扭矩（遠超同尺寸齒輪減速機）。
4. 抗沖擊與過載能力強
剛性結構：擺線輪和針齒均采用高強度合金鋼（如20CrMnTi）制造，并經滲碳淬火處理（硬度HRC58~62），能承受頻繁啟停和瞬時過載。
無柔性元件：與諧波減速機不同，擺線針輪無柔輪結構，抗沖擊能力更強，壽命更長。
5. 低振動、低噪音
平滑嚙合特性：擺線齒形的連續嚙合曲線減少了齒面沖擊，運行噪音通常**≤65dB**（低于行星齒輪的70~80dB），適合精密設備或安靜環境（如醫療設備、實驗室儀器）。
6. 長壽命與高可靠性
磨損均勻：多齒嚙合分散了磨損，配合高精度研磨齒面（Ra≤0.4μm），壽命可達20,000~30,000小時（遠高于諧波減速機的8,000~15,000小時）。
密封性好：采用迷宮式密封或雙唇油封，防止?jié)櫥孤┖屯獠课廴疚锴秩耄ǚ雷o等級可達IP65）。
7. 適用極端工況
耐高溫/低溫：通過選擇特種潤滑脂（如全氟聚醚油脂），可在**-40℃~150℃**環境中穩定運行。
抗粉塵與潮濕：全封閉結構適合礦山、船舶等惡劣環境。
8. 維護成本低
潤滑周期長：采用長效潤滑脂填充（如Mobil SHC 100），S次潤滑后5~10年無需更換（視工況而定）。
模塊化設計：損壞時可快速更換擺線輪或針齒組件，無需整體拆卸。
對比其他減速機的優勢
特性 擺線針輪減速機 行星齒輪減速機 諧波減速機
承載能力 極高（多齒嚙合） 中等（單齒嚙合） 低（柔輪易變形）
背隙 ≤1弧分 3~5弧分 ≤1弧分（但隨磨損增大）
壽命 20,000~30,000小時 10,000~15,000小時 8,000~15,000小時
抗沖擊性 強（全鋼制結構） 中等 弱（柔輪易疲勞）
成本 中高 低 高
典型應用場景
工業機器人：關節驅動（高精度+高扭矩）。
航空航天：舵機控制（耐極端溫度）。
醫療器械：CT機旋轉機構（低噪音+無塵）。
能源設備：風力變槳系統（抗沖擊+長壽命）。
總結
擺線針輪嚙合機制的核心優勢在于多齒嚙合的高承載能力、高剛性、長壽命和極低背隙，使其在精密重載傳動領域具有不可替代性。盡管其制造工藝復雜（需高精度擺線齒形加工），但在高可靠性要求的場景中，其綜合性能遠超行星齒輪和諧波減速機。

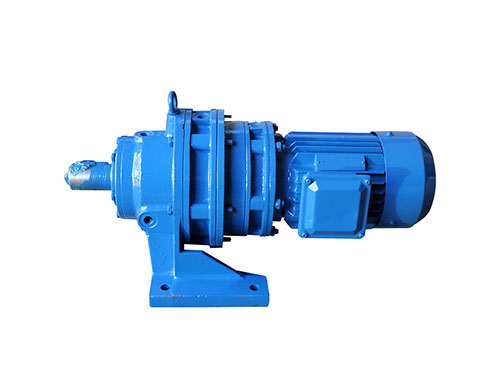

8000擺線針輪減速機
