諧波減速機用于主軸驅動的原理是什么？

發布時間：2025-05-16
閱讀：1001
諧波減速機用于主軸驅動的原理及技術優勢分析如下：
一、諧波減速機的核心工作原理
諧波減速機通過柔性齒輪的彈性變形實現動力傳遞，其核心組件包括：
波發生器：橢圓形凸輪組件，與主軸電機連接作為輸入源，旋轉時產生周期性變形波。
柔輪：薄壁柔性齒輪，受波發生器作用產生彈性形變，齒圈與剛輪嚙合，傳遞運動和扭矩。
剛輪：剛性內齒輪，固定不動，與柔輪形成齒數差（通常多2齒），通過錯齒運動實現減速。
運動過程：
波發生器旋轉時，柔輪被擠壓成橢圓形，長軸兩端齒與剛輪完全嚙合，短軸兩端脫開。
波發生器每轉一周，柔輪相對剛輪逆向轉動**（齒數差/柔輪齒數）**比例的圈數，實現大減速比（如100:1）
二、主軸驅動的適配性原理
高精度傳動
零背隙特性：柔輪與剛輪的連續嚙合消除了傳統齒輪的間隙誤差，定位精度可達±0.001°。
多齒嚙合：柔輪30%以上的齒同時參與嚙合，分散載荷，降低單齒磨損，確保主軸長期運行穩定性。
扭矩密度與剛性
柔輪材料采用高彈性合金（如30CrMnSiA），抗扭剛度提升50%，可承載主軸切削力峰值。
諧波減速機的扭矩密度是行星減速機的3倍以上，適用于重載主軸驅動。
緊湊集成設計
諧波減速機體積僅為同等扭矩行星減速機的1/3，可直接嵌入機床主軸箱，優化空間布局。
輸出端與主軸法蘭一體化設計，減少聯軸器帶來的振動和誤差。
三、典型應用場景及效果
數控機床主軸驅動
將伺服電機20,000rpm高速輸入降至200rpm輸出，同時扭矩放大100倍，滿足精密切削需求。
案例：某五軸加工中心使用諧波減速機后，主軸徑向跳動≤2μm，加工表面粗糙度Ra提升至0.1μm。
高精度分度主軸
在光學磨床中，通過諧波減速機實現0.0001°級角度分度，用于非球面透鏡加工。
高速電主軸散熱優化
諧波減速機傳動效率≥90%，發熱量較行星減速機降低40%，減少主軸熱變形。
四、技術延伸與創新方向
材料升級：采用陶瓷涂層柔輪，耐受溫度提升至200℃，適用于航空航天高溫主軸。
智能監測：集成應變傳感器實時監測柔輪形變量，預測壽命并優化維護周期。
微型化發展：開發直徑＜20mm的諧波減速機，適配醫療微創手術機器人主軸。
總結
諧波減速機憑借彈性變形傳動機制與多齒嚙合優勢，在主軸驅動中實現了高精度、高剛性、緊湊化的性能突破，成為高端數控裝備的核心傳動組件。

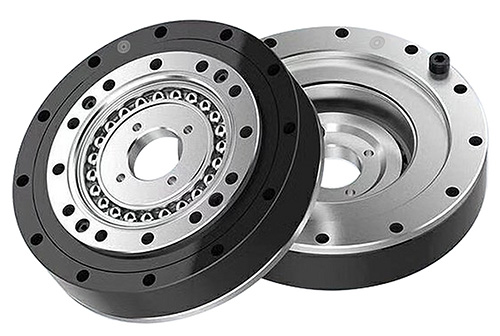

諧波齒輪減速器
