斜齒輪的漸開線齒形是如何減少沖擊和噪音的？

發布時間：2025-05-28
閱讀：1001
斜齒輪的漸開線齒形在減少沖擊和噪音方面具有獨特優勢，這與其齒面形狀、嚙合特性和傳動原理密切相關。以下從齒形特性、嚙合過程、載荷分布三個維度展開分析：
一、漸開線齒形的幾何特性：天然的緩沖結構
漸開線曲線的數學本質
漸開線齒形是由一條直線（發生線）在基圓上純滾動時，線上任意一點的軌跡形成的曲線。其顯著特點是：
齒面各點的法線始終與基圓相切，保證了嚙合時瞬時傳動比恒定（即主動輪與從動輪的轉速比始終不變），避免了因傳動比波動導致的沖擊和振動。
齒頂?shù)烬X根的曲率半徑逐漸變化，齒頂較尖、齒根較厚，形成天然的彈性緩沖結構，類似 “彈簧” 效果，可吸收嚙合瞬間的沖擊能量。
與直線齒形的對比
若采用直線齒形（如早期的齒輪），嚙合時兩齒面為線接觸且接觸線方向垂直于齒輪軸線，瞬間載荷突變大；而漸開線齒形的接觸線是漸開線的法線，其方向隨嚙合位置變化，載荷通過齒面曲率逐漸傳遞，沖擊更小。
二、斜齒輪的嚙合過程：逐步加載與卸載
接觸線傾斜，嚙合更平順
斜齒輪的齒向與軸線呈一定夾角（螺旋角 β，通常為 8°-20°），導致兩齒面嚙合時的接觸線是一條傾斜于軸線的斜線，而非直齒輪的平行于軸線的直線。這一特性使嚙合過程分為三個階段：
進入嚙合：齒頂某一點先接觸，接觸線從齒頂逐漸向齒根擴展，長度由短變長（如動圖所示）。
持續嚙合：中間階段接觸線最長，載荷均勻分布在多個齒上。
退出嚙合：接觸線從齒根逐漸縮短至齒頂，最后一點脫離嚙合。
這種 **“漸入漸出” 的嚙合方式 ** 避免了直齒輪 “突然加載 / 卸載” 的沖擊，類似 “滑動摩擦代替滾動摩擦” 的緩沖效果，噪音可降低約 10-15dB。
多齒嚙合，載荷分散
斜齒輪的重合度（ε）遠大于直齒輪。重合度表示同時參與嚙合的輪齒對數，
?為軸向重合度（由螺旋角帶來的額外重合度）。例如，當螺旋角 β=15° 時，軸向重合度（m 為模數，β 以弧度計），總重合度可達 2.0-3.0，即至少有 2 對齒同時嚙合。
載荷分散到多個齒上，單個齒的瞬時載荷峰值降低，沖擊減小；
連續的多齒嚙合避免了傳動中斷，振動幅度顯著降低（可減少振動加速度 30%-50%）。
三、載荷分布優化：減少邊緣應力與振動
齒面接觸應力均勻化
漸開線齒形的共軛嚙合特性確保了齒面間為純滾動摩擦（忽略滑動），接觸應力沿齒寬方向分布更均勻。相比之下，非漸開線齒形（如擺線齒）或加工誤差大的齒輪易出現邊緣接觸，導致局部應力集中，引發高頻振動和噪音。
斜齒輪的螺旋角進一步使接觸線傾斜，載荷沿齒寬方向呈梯形分布（中間高、兩端低），而非直齒輪的矩形分布，邊緣應力降低約 20%-30%。
振動頻率遠離共振區間
斜齒輪的嚙合頻率為：（n 為轉速，z 為齒數）
由于重合度高，實際激勵頻率為f·ε，即振動頻率更高（如 ε=2 時，頻率翻倍）。高頻振動的能量更易被潤滑油膜和箱體結構吸收，且遠離設備的低頻共振區間（如設備固有頻率通常為 10-100Hz，而斜齒輪振動頻率可能達數百 Hz），從而減少共振引發的噪音放大。
四、工程案例與數據對比
齒輪類型 重合度 ε 噪音水平（dB，1500r/min） 沖擊系數（載荷峰值 / 均值）
直齒輪 1.2-1.5 75-85 1.8-2.2
斜齒輪 2.0-3.0 65-75 1.2-1.5
數據來源：《機械設計手冊》（第五版），齒輪傳動設計篇
總結：三大核心機制
斜齒輪的漸開線齒形通過以下機制實現低沖擊、低噪音：
幾何緩沖：漸開線曲線的曲率變化和螺旋角設計，使載荷 “漸入漸出”；
多齒分攤：高重合度分散載荷，降低單個齒的瞬時沖擊；
頻率優化：高頻振動遠離共振區，能量被有效抑制。
這使其在精密傳動（如機床、機器人）、高速傳動（如汽車變速箱）和重載傳動（如工業減速機）中成為首選，尤其適合自動化設備對穩定性和安靜運行的需求。

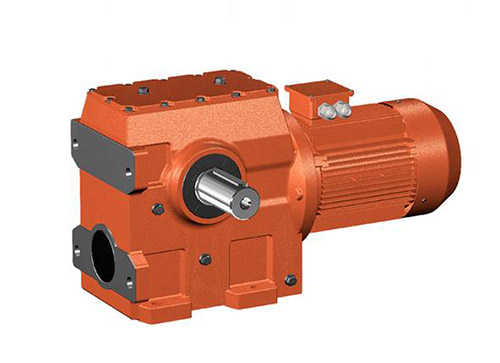

斜齒輪減速機
