怎樣提高直角減速機的傳動效率？

發布時間：2025-05-29
閱讀：1001
提高直角減速機的傳動效率需要從齒輪設計、材料選擇、潤滑管理、加工裝配及結構優化等多方面綜合改進。以下是具體措施及原理分析：
一、齒輪設計優化
1. 選擇高效齒輪類型
斜齒輪 / 螺旋錐齒輪優先：相比直齒輪，斜齒輪嚙合時接觸線長、沖擊小，傳動平穩且效率可提升 5%~10%；螺旋錐齒輪（如弧齒錐齒輪）適用于直角傳動，重合度高，效率比直齒錐齒輪高 15% 以上。
蝸輪蝸桿的改進：若必須使用蝸輪蝸桿，可采用雙導程蝸桿或多頭蝸桿（導程角≥7° 時效率顯著提升），但需犧牲部分自鎖性能。
2. 優化齒輪參數
減小模數，增加齒數：在相同傳動比下，小模數齒輪齒面滑動系數低，摩擦損失少。
合理設計變位系數：通過變位修正齒輪，改善嚙合角和齒面接觸應力，減少滑動摩擦（如高度變位可提高接觸強度，角度變位可調整中心距并優化效率）。
二、材料與熱處理強化
1. 高性能材料選擇
齒輪材料：采用低碳合金鋼（如 20CrMnTi、17CrNiMo6），經滲碳淬火后表面硬度達 HRC58~62，芯部保持韌性，減少磨損和變形。
軸承與軸材料：使用陶瓷軸承（如 Si?N?）或低摩擦系數的合金鋼材（如 GCr15），降低軸承摩擦損耗（陶瓷軸承摩擦系數比鋼軸承低 30%~50%）。
2. 表面處理技術
鍍層 / 涂層：齒輪表面鍍硬鉻或涂覆二硫化鉬（MoS?）、類金剛石（DLC）涂層，摩擦系數可降低至 0.01~0.05，減少嚙合發熱。
噴丸處理：通過表面噴丸提高齒輪表層殘余壓應力，抑制疲勞裂紋萌生，延長壽命并間接提升效率。
三、潤滑系統升級
1. 潤滑油選型
低粘度高極壓潤滑油：高速輕載場景選用粘度指數高的合成油（如 PAO 基油），降低油液內摩擦；重載場景使用含硫磷極壓添加劑的齒輪油（如 GL-5 級），防止齒面膠合。
避免潤滑過量：油位過高會增加攪油損失，建議油面高度至最低齒輪副中心以下 1/3 齒高。
2. 潤滑方式改進
強制循環潤滑：適用于大功率或高速減速機，通過油泵持續供油冷卻，避免油液過熱（油溫每升高 10℃，粘度下降約 15%）。
油霧潤滑：在高速輕載場合（如精密減速機），利用油霧顆粒精準潤滑，減少阻力和污染。
四、加工與裝配精度提升
1. 高精度加工工藝
磨齒替代滾齒：磨齒精度可達 ISO 4~6 級（滾齒通常為 8 級），齒面粗糙度 Ra≤0.8μm，嚙合間隙均勻，減少滑動摩擦（磨齒齒輪效率比滾齒高 3%~5%）。
箱體孔系精密加工：采用坐標鏜床或加工中心，確保齒輪軸線垂直度公差≤0.01mm/100mm，避免因安裝偏差導致的偏載磨損。
2. 間隙調整技術
動態調整嚙合間隙：使用彈簧加載或液壓張緊裝置，自動補償齒輪磨損后的間隙，保持Z佳嚙合狀態（如行星減速機的浮動齒套結構）。
五、結構設計優化
1. 低摩擦密封與散熱
非接觸式密封：采用迷宮式密封或甩油環替代接觸式唇形密封，減少軸封處摩擦（接觸式密封摩擦損失約占總損耗的 5%~8%）。
高效散熱結構：增加箱體散熱筋面積，或配置冷卻盤管 / 風扇，將油溫控制在 60~80℃（油溫每降低 10℃，油液粘度提高約 20%，潤滑性能改善）。
2. 輕量化與傳動鏈簡化
集成化設計：減少傳動級數（如用一級螺旋錐齒輪替代多級直齒輪），縮短動力傳遞路徑，降低中間環節損耗。
鋁合金箱體：替代鑄鐵箱體以減少慣性力矩，適合高速工況（鋁合金密度為鑄鐵的 1/3，轉動慣量降低約 60%）。
六、工況匹配與維護
1. 負載匹配
避免長期在低效區運行：蝸輪蝸桿減速機在負載低于 30% 額定值時效率顯著下降，應選擇接近實際負載的型號（建議工作負載為額定值的 60%~90%）。
2. 定期維護
油液監測：每 2000 小時檢測油液污染度（ISO 4406 標準≤18/15 級）和粘度變化，及時換油以防止磨粒磨損。
齒輪磨損檢測：通過振動分析或油液鐵譜技術，監控齒輪磨損趨勢，磨損量超過模數的 3% 時需更換。
七、新技術應用
磁流變潤滑：在潤滑油中添加磁流變液，通過磁場調控油膜剛度，動態適應負載變化，可提升效率 2%~4%。
行星齒輪結構：直角行星減速機采用內嚙合行星輪系，傳動效率可達 95% 以上（傳統蝸輪蝸桿僅為 70%~85%），適合高精度、高負載場景。
總結：效率提升路徑對比
改進方向 效率提升幅度 典型應用場景
齒輪類型升級 5%~15% 從直齒輪改為斜齒輪 / 行星輪
精密磨齒加工 3%~5% 高精度傳動（如機器人關節）
合成油潤滑 2%~4% 高速或高溫環境
陶瓷軸承替換 1%~3% 低摩擦需求（如航空航天）
通過上述措施的組合應用，直角減速機傳動效率可提升 10%~25%，具體需根據設備類型和工況優先選擇高性價比方案（如精密加工對中小功率減速機效果顯著，而潤滑升級更適合大型重載設備）。

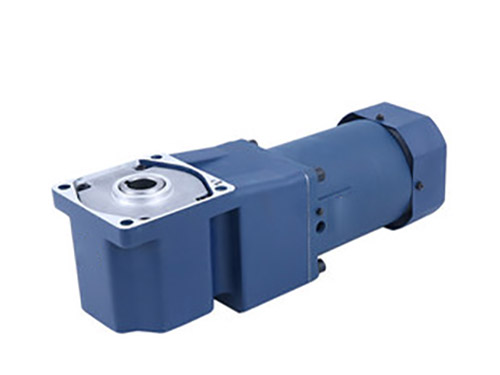

直角可逆調速電機
