怎樣保證齒輪安裝時的精度？

發布時間：2025-02-28
閱讀：1001
為了保證齒輪安裝時的精度，需從安裝前準備、定位調整、間隙控制、潤滑防護等多個環節嚴格把控，具體措施如下：
一、安裝前的檢查與準備
零件檢查
核對齒輪與軸的尺寸（如鍵槽、孔徑、配合公差），確保符合設計要求。
檢查齒輪齒面是否有磕碰、銹蝕或加工缺陷，必要時進行清潔或修復。
測量軸的直線度和軸承孔的同軸度，避免因軸變形導致安裝偏差。
工具與環境
使用專用安裝工具（如液壓拉馬、脹套），避免暴力敲擊損傷齒輪。
清潔安裝區域，確保無雜質、油污影響配合精度。
二、定位與同軸度控制
基準面定位
以齒輪孔與軸的配合面為基準，確保軸與齒輪的同軸度。例如，采用過渡配合或過盈配合時，需嚴格控制公差范圍。
使用百分表檢測軸的徑向跳動，確保在允許范圍內（通常≤0.02mm）。
平行度與中心距調整
對于平行軸齒輪（如圓柱齒輪），需通過調整軸承座或箱體孔位，保證兩軸平行度。可使用激光對中儀或百分表檢測。
錐齒輪或蝸輪蝸桿傳動需特別注意中心距和角度的精確對準，避免嚙合不均。
三、嚙合間隙與接觸精度
間隙控制
安裝后需測量齒輪副的嚙合間隙（如側隙），常用塞尺或壓鉛法。間隙過小易導致發熱、磨損，過大則引發沖擊振動。
示例：模數 2mm 的齒輪，側隙通?？刂圃?0.15~0.3mm（參考 ISO 標準）。
接觸斑點調整
通過涂色法檢查齒面接觸情況，確保接觸斑點均勻分布在齒面中部（如圖）。若接觸區偏向齒頂或齒根，需調整軸的平行度或中心距。
四、潤滑與防護
潤滑處理
安裝前在齒輪孔與軸的配合面涂抹潤滑油，避免過盈配合時拉傷表面。
安裝后及時添加或更換潤滑劑，確保齒面形成完整油膜。
防護措施
安裝密封件（如 O 型圈、油封）防止雜質進入，同時避免潤滑劑泄漏。
固定齒輪時使用防松裝置（如鎖緊螺母、止動墊片），防止運轉中松動。
五、安裝后的測試與驗證
空載試運行
低速空轉 1~2 小時，觀察齒輪運轉是否平穩，有無異常噪聲或溫升。
使用振動檢測儀監測振動值，若超出標準（如 ISO 1940 G2.5 級）需重新調整。
負載測試
逐步加載至額定工況，檢查溫升、噪聲及潤滑狀態，確認無異常后投入使用。
常見問題與解決
問題：齒輪運轉異響。
原因：間隙不當或接觸不良。
解決：重新測量間隙并調整接觸斑點。
問題：齒輪發熱嚴重。
原因：潤滑不足或安裝過緊。
解決：檢查潤滑系統并調整配合精度。
注意事項
遵循制造商提供的安裝手冊，不同齒輪類型（如斜齒輪、錐齒輪）有特定安裝要求。
定期復查安裝精度，尤其在設備大修或更換零件后需重新校準。
通過以上步驟，可有效提高齒輪安裝精度，減少因安裝誤差導致的失效風險，延長設備使用壽命。

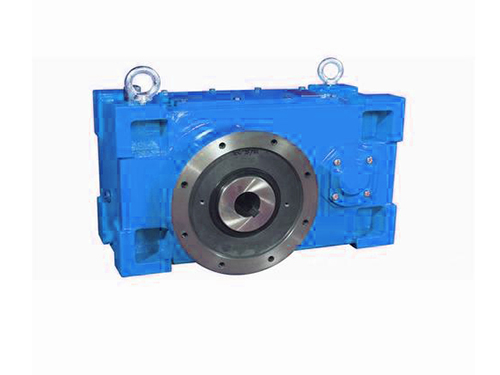

熔噴機專用減速機
