如何評估諧波減速機的承載能力？

發布時間：2025-05-10
閱讀：1001
諧波減速機承載能力評估方法
一、靜態參數分析
?額定扭矩與安全系數?
通過產品規格書獲取額定扭矩?cái)?shù)據，結合設備實際需求計算工作扭矩，并引入1.5-2.5的安全系數，應對突發負載或長期運行損耗
評估徑向力、軸向力等載荷參數，確保減速機在Z大允許負載范圍內運行
?材料力學性能驗證?
對柔輪、剛輪等核心部件進行拉伸試驗和疲勞試驗，驗證抗拉強度及循環負載下的耐久性
采用洛氏硬度測試評估材料表面耐磨性，確保長期負載下的結構穩定性
二、動態性能測試
?動態載荷模擬?
搭建負載測試平臺，模擬啟停沖擊、交變載荷等實際工況，記錄減速機的響應曲線和失效臨界點
通過扭轉剛度測試分析負載下的傳動精度衰減幅度，評估動態承載穩定性
?疲勞壽命測試?
執行加速壽命試驗，監測柔輪在高頻彈性變形下的裂紋擴展速率，推算設計壽命周期
結合熱成像技術，觀察持續負載運行時的溫升曲線，評估散熱能力對承載能力的限制
三、材料與結構檢測
檢測項 方法與設備 評估目標
?幾何精度? 三坐標測量儀檢測柔輪圓度、剛輪齒形 確保嚙合精度與載荷分布均勻性
?裝配誤差? 激光干涉儀測量傳動系統背隙 量化負載下位移偏差對承載力的影響
四、應用適配性驗證
?工況匹配驗證?
根據負載類型（恒定/沖擊）調整測試方案，沖擊負載需增加200%峰值扭矩測試環節
高溫/高濕環境測試時，監測潤滑劑性能變化對承載能力的影響
?標準對標?
依據AGMA或ISO標準中的齒輪接觸強度公式，計算理論承載能力并與實測值對比
參考《諧波減速器設計規范》對測試結果進行合規性判定
五、典型評估流程
?實驗室階段?：材料檢測→靜態負載測試→動態模擬→壽命推算
?現場驗證?：裝機后監控實際負載曲線，校準理論模型并優化安全系數
注：評估需結合具體應用場景，例如工業機器人關節需額外關注高頻啟停下的動態承載力衰減。

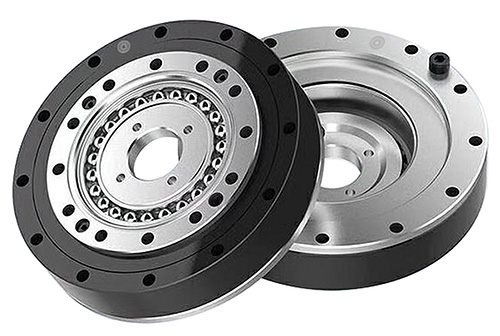

諧波齒輪減速器
