圓柱齒輪減速機的拆裝步驟有哪些？

發布時間：2025-05-29
閱讀：1001
圓柱齒輪減速機的拆裝需遵循規范流程，以確保零件不受損、裝配精度達標。以下是詳細的拆裝步驟及注意事項，適用于臥式圓柱齒輪減速機（以兩級齒輪傳動為例）：
一、拆卸前準備
1. 停機與安全措施
切斷動力源并掛牌警示，確保無人誤操作。
待減速機冷卻至室溫（避免燙傷），準備好扳手、拉馬、油盆、標記筆、清潔工具等。
2. 放油與清潔
擰開油塞，排放潤滑油（若需回用，需過濾檢測）。
用煤油或?qū)Ｓ们逑磩┎潦猛鈿け砻?，清除油污和雜物。
二、拆卸步驟
1. 拆除外部附件
序號 操作內容 工具 / 注意事項
1 拆卸聯軸器 / 皮帶輪 用拉馬均勻施力，避免軸端變形
2 拆除透氣帽、油位計、冷卻水管等 記錄管路連接位置，防止安裝時接錯
3 松開箱體結合面螺栓（對稱留 2~3 顆） 用記號筆標記上、下箱體相對位置
2. 分離箱蓋與箱體
用銅棒輕敲箱蓋邊緣，配合頂絲（若有）緩慢分離上、下箱體，避免損傷密封面。
取下箱蓋，檢查密封膠殘留情況，若需更換密封墊，需清理舊膠。
3. 拆卸齒輪軸組件
低速軸組件（靠近輸出端）：
松開軸承端蓋螺栓，用頂絲頂出端蓋（帶密封圈的端蓋需小心取出，避免劃傷）。
用拉馬拆卸低速軸聯軸器側軸承（若軸承與軸過盈配合，可加熱軸承至 80~100℃后拆卸）。
從箱體另一側推出低速軸及齒輪，注意齒輪嚙合方向（可在齒面做配對標記）。
高速軸組件（靠近電機端）：
同理拆卸高速軸軸承端蓋，用拉馬取下軸承。
取出高速軸及齒輪，注意軸上鍵槽與齒輪鍵的位置關系。
4. 拆卸軸承與齒輪
若軸承需更換，用壓力機或拉馬將軸承從軸上拆下（過盈配合軸承需加熱軸或冷卻軸承）。
齒輪與軸為鍵連接時，松開軸端擋圈或圓螺母，敲擊或壓出齒輪（避免損傷軸頸）。
三、零件檢查與清洗
1. 關鍵零件檢查
齒輪：目視檢查齒面磨損、點蝕、裂紋，用齒厚卡尺測量齒厚（磨損超過 10% 需更換）。
軸：用千分尺檢測軸頸磨損（圓度誤差＞0.02mm 需研磨或鍍鉻修復），檢查鍵槽磨損情況。
軸承：轉動軸承聽是否有異響，檢測徑向游隙（超過原廠標準 20% 需更換）。
箱體：檢查結合面是否平整，螺紋孔是否滑牙，密封槽是否損傷。
2. 清洗要求
所有零件用汽油或超聲波清洗機清洗，軸承用潔凈煤油沖洗后吹干。
箱體內部用面團粘凈殘留雜質（避免使用棉紗，防止纖維殘留）。
四、安裝步驟
1. 預裝軸承與齒輪
操作內容 工具 / 工藝要點
安裝軸承到軸上 過盈配合軸承采用熱裝法（油浴加熱至 80℃），軸肩與軸承內圈緊貼
安裝齒輪到軸上 鍵與鍵槽配合間隙 0.01~0.03mm，用銅棒輕敲或壓床壓入，確保齒輪端面與軸肩貼合
涂抹潤滑脂 滾動軸承填充鋰基脂至內腔 1/3~1/2，避免過量導致發熱
2. 組裝軸組件入箱體
先將高速軸組件從箱體電機端裝入，調整軸承位置，確保齒輪與低速軸齒輪初步嚙合。
裝入低速軸組件，用塞尺測量齒輪嚙合側隙（按設計要求，一般 0.05~0.2mm，參考 GB/T 10095 標準）。
臨時固定軸承端蓋，盤動軸檢查轉動靈活性，不得有卡滯或異常阻力。
3. 安裝箱蓋與密封件
在箱體結合面均勻涂抹密封膠（如樂泰 518），厚度 0.1~0.2mm，避免膠液進入油腔。
對稱擰緊箱蓋螺栓，分 2~3 次逐步達到額定扭矩（如 M12 螺栓扭矩 80~100N?m）。
安裝軸承端蓋密封圈，確保密封唇方向正確（朝向內側防油，外側防塵）。
4. 連接附件與加注潤滑油
安裝聯軸器 / 皮帶輪，調整同軸度（徑向偏差＜0.05mm，軸向偏差＜0.02mm）。
從透氣孔注入規定牌號潤滑油（油位至油位計中線，參考油標刻度），擰緊油塞。
五、安裝后檢查與試運行
1. 靜態檢查
手動盤車 3~5 圈，檢查齒輪嚙合聲音是否均勻，軸轉動是否順暢。
用塞尺復查軸承端蓋與箱體間隙，確保密封良好無壓痕。
2. 空載試運行
接通電源，運行 30 分鐘，監測：
溫升：箱體表面溫度≤60℃，軸承部位溫升≤40K；
噪聲：≤85dB（A），無異常嘯叫或撞擊聲；
漏油：結合面、軸伸出處無油跡。
3. 負載測試（可選）
逐步加載至額定負載，運行 2 小時，重復檢查溫升、振動（振動速度≤1.5mm/s）和油液污染度。
六、關鍵注意事項
零件標記：拆卸時對齒輪嚙合位置、軸承方向、端蓋位置做唯一性標記，避免裝配錯位。
工具使用：禁止用錘子直接敲擊齒輪或軸，優先使用專用拉馬、壓床，保護精密表面。
密封與潤滑：
密封圈唇口需涂抹潤滑脂，安裝時避免翻折；
潤滑油牌號必須與原廠一致（如 L-CKC 220 中負荷齒輪油），不同品牌油液禁止混用。
安全防護：拆裝過程中佩戴手套和護目鏡，高溫零件需冷卻后操作，防止?fàn)C傷。
附：常見問題處理
問題現象 可能原因 解決方法
箱蓋無法分離 密封膠粘連 / 螺栓未松完 用鏟刀清理膠層，檢查螺栓是否全部松開
軸承難拆卸 過盈量過大 / 銹蝕 加熱軸承或用滲透劑（如 WD-40）浸潤
齒輪卡滯 嚙合間隙過小 / 軸彎曲 調整側隙或校直軸（彎曲＞0.05mm 需更換）
提示：對于精密減速機（如磨齒精度 ISO 5 級以上）或大功率設備，建議參照廠家提供的《拆裝手冊》操作，必要時由專業技術人員指導，避免因操作不當導致精度喪失或設備損壞。

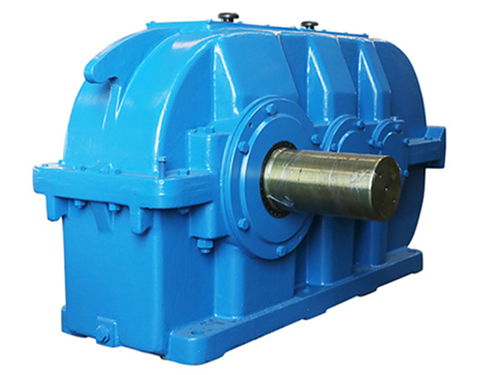

DCY500圓柱齒輪減速機
