鋼球磨硬齒面減速機的設計原理是什么？

發布時間：2025-05-29
閱讀：1001
鋼球磨硬齒面減速機是專為鋼球磨煤機等重型機械設備設計的高可靠性傳動裝置，其核心設計原理圍繞高承載能力、耐磨性能、傳動效率和抗沖擊性展開。以下從技術原理、結構設計和關鍵工藝三方面詳細解析：
一、硬齒面齒輪的核心技術原理
硬齒面齒輪是減速機實現高性能的基礎，其設計原理基于材料表面強化與力學性能優化的結合：
1. 齒面硬化工藝原理
滲碳淬火：
采用低碳合金鋼（如 20CrMnTi、20CrNi2Mo）制造齒輪毛坯，經粗加工后進行滲碳處理（滲層深度 0.8~1.5mm，具體根據齒輪模數而定），使齒面含碳量提升至 0.8%~1.2%，再通過淬火 + 低溫回火，形成表面硬度 HRC58~62 的硬化層，芯部保持韌性（硬度 HRC30~45）。
優勢：表面高硬度抵抗磨損和點蝕，芯部韌性承受沖擊載荷，解決 “硬而脆” 的矛盾。
表面淬火（如高頻感應淬火）：
用于中碳鋼齒輪（如 42CrMo），僅對齒面淺層（0.5~2mm）淬火，硬度達 HRC48~55，成本低于滲碳工藝，但承載能力稍弱。
2. 齒輪傳動力學原理
齒形設計：
采用漸開線齒形，通過精確計算基圓半徑和齒廓參數，確保嚙合時接觸線沿齒高方向移動，實現穩定的傳動比（i = 主動輪齒數 / 從動輪齒數）和載荷分布均勻性。
硬齒面齒輪常采用磨齒工藝（精度等級 ISO 6~7 級），消除熱處理變形，降低嚙合誤差，減少沖擊和噪音。
強度校核：
基于齒面接觸疲勞強度（防止點蝕）和齒根彎曲疲勞強度（防止斷齒）進行設計，為齒形 / 應力修正系數）
二、鋼球磨減速機的結構設計原理
針對鋼球磨煤機重載、低速、沖擊大的工況，其結構設計需滿足以下核心需求：
1. 傳動形式與級數選擇
多級傳動組合：
鋼球磨通常需大減速比（i=20~100）和高扭矩輸出（可達數萬 N?m），因此采用兩級或三級齒輪傳動，常見形式：
展開式兩級齒輪傳動：高速級為斜齒輪（減少沖擊），低速級為直齒輪（便于加工和裝配），結構緊湊但載荷分配不均。
同軸式兩級齒輪傳動：輸入軸與輸出軸同軸，軸向尺寸小，適合空間受限場景，但中間軸受力較大。
斜齒輪為主：
高速級優先采用斜齒輪（螺旋角 β=8°~15°），利用輪齒逐漸嚙合特性降低沖擊，同時通過軸向分力抵消部分徑向載荷，改善軸承受力。
2. 軸系結構設計
高強度軸設計：
軸材料采用 42CrMo 或 45# 鋼調質處理（硬度 HB220~250），軸徑根據扭矩計算，C 為系數，T 為扭矩，n 為轉速）和彎扭合成強度校核確定，確保剛性（撓度≤0.0003L，L 為跨距）。
軸承配置：
低速軸（輸出軸）采用調心滾子軸承，承受大徑向載荷和少量軸向載荷，允許一定角度偏差（≤2°）；
高速軸采用角接觸球軸承或圓錐滾子軸承，承受徑向載荷和齒輪嚙合產生的軸向力，通過成對安裝 + 預緊提高剛性。
3. 箱體與密封設計
箱體剛性強化：
采用鑄鐵箱體（HT250 或 QT400-15）或鑄鋼箱體（ZG270-500），設計加厚側板和環形加強筋，減少受力變形，保證齒輪嚙合精度。
多重密封系統：
軸伸出處：采用骨架式橡膠密封圈（唇口朝向內側防油，外側加防塵環），配合甩油環阻擋雜質；
箱體結合面：涂覆硅酮密封膠（如 Loctite 518）或安裝金屬纏繞墊，防止?jié)櫥托孤?br>透氣帽：配備帶過濾功能的透氣裝置，平衡內外氣壓，避免負壓吸灰。
三、關鍵工藝與性能優化原理
1. 磨齒工藝提升精度
硬齒面齒輪需經磨齒加工（如成形磨或展成磨），消除滲碳淬火后的變形（齒向誤差≤0.01mm，齒形誤差≤0.008mm），確保接觸斑點≥70% 齒寬 ×70% 齒高，降低嚙合噪音（≤85dB）和振動。
2. 潤滑與散熱設計
強制潤滑系統：
對于大功率減速機（≥100kW），采用油泵 + 冷卻器 + 過濾器的循環潤滑，油液通過噴嘴噴射至嚙合區，帶走熱量并形成油膜（油膜厚度 h≥2μm）。
散熱面積優化：
箱體表面設計縱向散熱筋，增加表面積；必要時加裝水冷盤管或風扇，控制油溫≤80℃（溫升≤40K），避免潤滑油氧化失效。
3. 抗沖擊設計
柔性聯軸器緩沖：
輸入軸端采用彈性柱銷聯軸器或膜片聯軸器，吸收電機啟動和鋼球磨啟停時的沖擊載荷（沖擊系數 K_A=1.8~2.5）。
齒輪修形技術：
對齒頂和齒根進行修緣修形，減少嚙入 / 嚙出沖擊，同時補償齒輪受載后的彈性變形，改善載荷分布不均。
四、與軟齒面減速機的核心差異
對比維度 硬齒面減速機 軟齒面減速機
齒面硬度 HRC58~62（表面硬化層） HB180~300（整體調質）
承載能力 高（相同尺寸下扭矩大 2~3 倍） 低
傳動效率 ≥96%（磨齒精度高） 92%~95%（剃齒或滾齒精度低）
使用壽命 10 年以上（磨損率＜0.01mm / 年） 5~8 年（磨損率＞0.03mm / 年）
應用場景 鋼球磨、礦山機械、冶金設備等重載場合 輕載輸送機、小型機床等
總結：設計原理的核心邏輯
鋼球磨硬齒面減速機的設計以 **“硬齒面承載、高精度傳動、強剛性結構、可靠潤滑”為核心，通過材料表面強化、齒輪精度提升和抗沖擊結構優化，解決鋼球磨煤機等設備在高負荷、強沖擊、長周期運行中的傳動難題，實現低磨損、高效率、長壽命 ** 的目標。實際設計中需結合具體工況（如磨機功率、轉速、介質填充率）進行參數匹配和結構定制，確保與主機系統協同可靠運行。

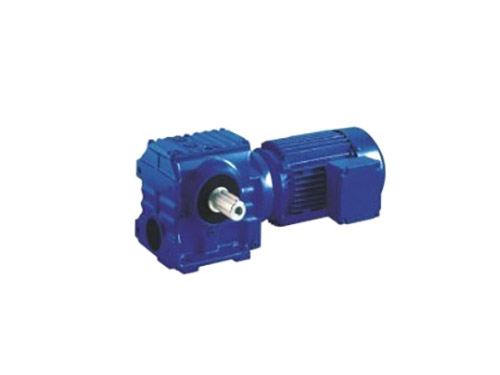

TD硬齒面減速機
