齒輪嚙合角對三環減速機動態影響是什么？

發布時間：2025-05-30
閱讀：1001
齒輪嚙合角是影響三環減速機動態性能的關鍵參數之一，其大小和精度會直接影響傳動過程中的受力狀態、振動特性、效率及可靠性。以下從多個維度分析嚙合角對三環減速機的動態影響：
一、嚙合角對傳動受力的影響
法向力與分力分配
嚙合角（α）決定了齒輪嚙合時法向力的方向，其切向分力驅動傳動，徑向分力作用于軸和軸承。
嚙合角增大：徑向分力增大，導致軸承載荷增加，可能引發軸系變形或振動加劇。
嚙合角減?。呵邢蚍至φ急忍嵘?，理論上可降低傳動扭矩需求，但可能導致齒面接觸應力集中，加劇磨損。
多齒嚙合載荷分配
三環減速機通常采用多齒嚙合（如內齒圈與行星齒輪），嚙合角一致性直接影響各齒對的載荷分配：
若嚙合角偏差較大，可能導致部分齒輪過載，引發 “偏載” 現象，降低傳動平穩性并縮短壽命。
二、對傳動平穩性與振動噪音的影響
重合度與沖擊特性
嚙合角與齒輪重合度（ε）密切相關，重合度計算公式為：
2、為齒頂圓壓力角，α 為嚙合角）
嚙合角增大：重合度可能降低，導致單齒嚙合時間增加，齒輪交替嚙合時沖擊增大，引發振動和噪音。
嚙合角優化：合理選擇嚙合角（如接近標準壓力角 20°）可提高重合度，減少沖擊，提升傳動平穩性。
動態嚙合力波動
嚙合角偏差會導致嚙合力周期性波動，激發齒輪系統的振動模態。例如：
若嚙合角偏離設計值，可能引發齒輪副的扭轉振動或彎曲振動，噪音頻率與嚙合頻率為轉速，為齒數相關。
三、對傳動效率與發熱的影響
嚙合損耗與摩擦特性
嚙合角影響齒面間的滑動摩擦系數。當嚙合角過大時，齒面相對滑動速度增加，導致：
嚙合損耗增大，傳動效率降低（尤其在高速工況下）；
摩擦發熱加劇，可能引起潤滑油性能下降或齒輪熱變形，進一步惡化動態性能。
功率分流均衡性
三環減速機通過多組齒輪分流傳遞功率，嚙合角一致性影響各支路的載荷均衡性：
若某組齒輪嚙合角異常，該支路可能承擔更多功率，導致局部過熱或疲勞失效。
四、對疲勞壽命與可靠性的影響
齒面接觸應力與彎曲應力
嚙合角通過赫茲接觸應力公式影響齒面強度為材料彈性模量嚙合角增大時，接觸點曲率半徑增大，可能引發齒面磨損或點蝕。
同時，徑向分力增大導致齒輪彎曲應力增加，可能引發齒根疲勞斷裂。
加工與安裝誤差的敏感性
實際生產中，齒輪加工誤差（如齒形誤差、齒向誤差）和安裝偏差（如中心距誤差）會改變實際嚙合角：
微小的嚙合角偏差可能導致動態載荷系數顯著增加，根據 ISO 6336 標準，動態載荷公式為： 為使用系數，v為圓周速度，Cm為綜合剛度，K為嚙合剛度）誤差導致的嚙合沖擊可能使 Kv增大 20%~50%，加劇疲勞損傷。
五、工程優化策略
嚙合角設計原則
優先采用標準壓力角（20°）或接近該值，以平衡重合度與受力特性；
對于高速或重載工況，可通過修形（如齒頂修緣）調整實際嚙合角，降低沖擊。
多物理場協同仿真
使用有限元法（FEM）建立齒輪 - 軸 - 軸承耦合動力學模型，分析不同嚙合角下的振動模態與應力分布；
結合試驗測試（如振動加速度傳感器、噪音測試儀）驗證仿真結果，優化參數。
加工與裝配精度控制
采用高精度磨齒工藝（如精度等級 ISO 5~6 級），控制齒形誤差在 5~10 μm 以內；
優化裝配流程，確保多組齒輪嚙合角一致性（偏差≤±5'），減少偏載風險。
總結
齒輪嚙合角通過改變受力狀態、重合度、摩擦特性等參數，對三環減速機的振動、噪音、效率及壽命產生顯著動態影響。工程設計中需綜合考慮工況需求、加工精度與成本，通過理論計算與仿真優化確定最佳嚙合角，并通過精密制造與裝配控制誤差，以提升減速機的動態性能與可靠性。

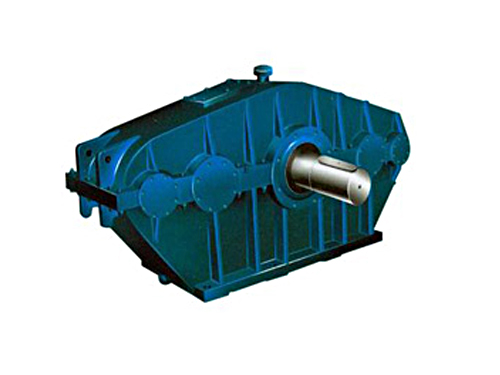

QTR型三環減速機
