三環減速機寬傳動比調節方式是什么？

發布時間：2025-06-28
閱讀：1001
三環減速機的寬傳動比調節主要通過以下方式實現：
1. 基本型單級傳動調節
采用"平行軸-動軸"三環式傳動原理，通過三片傳動環板呈120°相位差作平面運動，形成大傳動比
單級傳動比范圍通常在11-87之間，通過改變內嚙合齒數比實現調節
2. 多級串聯組合
單級傳動可串聯成多級傳動，二級傳動比可達11000
級差約1.1倍，通過不同級數組合實現更寬范圍的傳動比選擇
3. 派生型結構變化
通過增加高速軸與低速軸數量或變更其相互位置，構成多種派生型
典型派生方式包括：
增加高速軸數量提升承載能力
改變軸端配置實現多軸輸出
4. 行星齒輪組調節
采用行星傳動結構，通過太陽輪、行星輪和內齒圈的齒數組合變化調節傳動比
行星架設計使傳動比調節更靈活，同時保持結構緊湊
5. 特殊齒形設計
采用擺線針輪或特殊齒廓曲線，實現單級大減速比（如擺線針輪齒差為一齒的內嚙合結構）
多齒嚙合設計使每個行星輪載荷減小，允許更大傳動比調節范圍3
該減速機通過上述組合方式，可實現單級7.5-99、雙級至11000的寬范圍傳動比調節，同時保持高傳動效率（95%以上）和過載能力（2-7倍額定負載）。

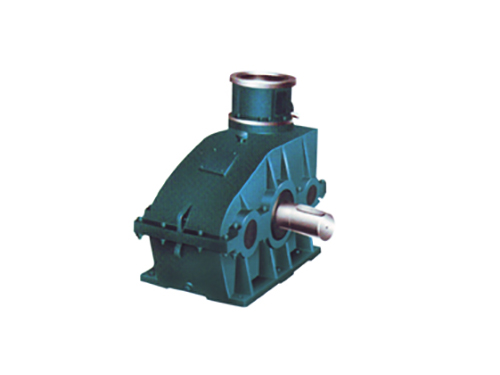

LSHZ型三環減速機
