檢測臥式減速機的溫度是預防過熱故障的關鍵步驟，需結合實時監測和定期檢查。以下是系統化的檢測方法和操作規范：
?一、檢測位置選擇（關鍵測溫點）?
?檢測部位? ?意義? ?允許溫升范圍?（環境溫度+ΔT）
?潤滑油池? 反映整體散熱狀態 ΔT≤45℃（較高油溫≤85℃）
?軸承外圈? 判斷軸承潤滑狀態 ΔT≤50℃（較高≤90℃）
?殼體表面? 評估散熱效率 ΔT≤35℃（手觸可忍受約60℃）
?高速軸密封處? 監測密封摩擦熱 ΔT≤30℃
?二、檢測工具與方法?
?1. 接觸式測溫?
?點溫槍（紅外測溫儀）?
?操作要點?：
測量距離為檢測點直徑的1.5倍（如測50mm軸頸時保持75mm距離）。
發射率設置為0.95（針對鑄鐵/鋁合金殼體）。
?局限性?：無法測量油池內部溫度，受表面反射率影響。
?貼片式溫度傳感器?
?安裝方式?：
在軸承座或殼體非負載側粘貼PT100鉑電阻（耐溫150℃）。
通過導線連接數顯儀表（精度±0.5℃）。
?2. 非接觸式測溫?
?熱成像儀?
?應用場景?：
快速掃描整個減速機溫度場（識別局部過熱點）。
建議分辨率≥320×240像素，熱靈敏度≤0.05℃。
?示例?：殼體溫度分布不均可能指示油路堵塞或負載偏載。
?3. 內置監測系統?
?油溫傳感器?
?安裝位置?：
浸入油池深度≥50mm（避免靠近箱壁或回油口）。
選用帶M12×1.5螺紋接口的PT100探頭。
?信號輸出?：4~20mA信號接入PLC，設定超溫報警（如＞80℃預警，＞90℃停機）。
?無線振動溫度一體傳感器?
?優勢?：同時監測軸承溫度與振動（如SKF Multilog系列）。
?三、檢測流程?
?準備工作?
停機冷卻至環境溫度（若需對比基準數據）。
清潔檢測表面（油污會使紅外測溫誤差達±10℃）。
?運行中檢測?
?階梯加載法?：
空載運行30分鐘→記錄初始溫度→逐步加載至額定功率，每15分鐘記錄一次溫度。
?重點檢查項?：
軸承溫度是否高于油溫（正常應低5~10℃）。
雙級減速機需分別監測各級箱體溫差（差異＞15℃需排查）。
?數據分析?
繪制溫度-時間曲線，溫升速率＞1℃/min可能預示故障。
對比歷史數據，同一工況下溫度突增10℃以上需停機檢查。
?四、溫度異常診斷表?
?異?，F(xiàn)象? ?可能原因? ?驗證方法?
油溫高但殼體溫度低 油量不足或油泵失效 檢查油位及循環系統
軸承局部過熱 潤滑脂干涸或軸承損壞 聽診器檢查異響，拆檢軸承
輸入軸溫度＞輸出軸 超載或聯軸器對中不良 用激光對中儀檢查偏移量
溫度周期性波動 負載波動或冷卻系統故障 監測電流與冷卻水流量
?五、安全注意事項?
?高溫燙傷防護?：
接觸＞60℃表面需戴防熱手套（如Kevlar材質）。
?電氣安全?：
避免傳感器導線與動力電纜并行（間隔＞200mm防干擾）。
?防爆要求?：
易燃環境選用本安型傳感器（如ATEX認證）。
?六、進階方案?
?智能預測性維護?：
安裝IoT傳感器，通過云平臺分析溫度趨勢，提前預警。
?油液溫度建模?：
建立熱平衡方程：
為功率損耗，hh 為散熱系數，AA 為散熱面積。
?案例?：某水泥廠通過安裝無線溫度監測系統，發現減速機軸承溫度每周上升2℃的潛在故障，避免了一次價值20萬元的齒輪箱燒毀事故。
通過多維度溫度監測，可精準掌握減速機運行狀態，建議結合振動、油質分析進行綜合診斷。

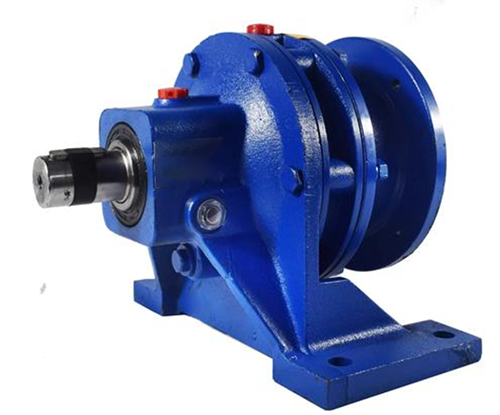

臥式擺線針輪減速機
