不同類型的減速機輸入軸的鍵槽有什么區別？

發布時間：2025-03-15
閱讀：1001
不同類型的減速機輸入軸鍵槽在設計、尺寸、應用場景及功能特性上存在顯著差異，以下是詳細分類與對比分析：
一、按鍵槽結構分類
1. 平鍵槽
結構特點
矩形截面，鍵與鍵槽側面接觸傳遞扭矩。
單鍵槽（常見）或雙鍵槽（對稱分布，增強抗扭能力）。
適用減速機類型
平行軸齒輪減速機（如硬齒面減速機、斜齒輪減速機）。
蝸輪蝸桿減速機（低至中扭矩場景）。
優勢與局限
優點：加工簡單、成本低、拆裝方便。
缺點：對中性差（徑向跳動允許±0.05mm），僅能傳遞單向扭矩，易因沖擊載荷導致鍵槽邊緣崩裂。
2. 半圓鍵槽（Woodruff鍵槽）
結構特點
鍵槽為半圓形凹槽，鍵呈半圓柱形，嵌入后自對中。
適用減速機類型
小型行星減速機（空間受限場景）。
微型減速電機（如機器人關節減速器）。
優勢與局限
優點：自定心能力強，適合軸徑較小的輕載傳動。
缺點：承載能力低（僅為平鍵的50%~70%），不適用于高扭矩工況。
3. 花鍵槽
結構特點
多齒連續鍵槽，分為矩形花鍵、漸開線花鍵兩種主流形式。
矩形花鍵：齒側為直線，定心方式分大徑、小徑、齒側定心。
漸開線花鍵：齒形為漸開線，定心精度高，承載能力更強。
適用減速機類型
大功率行星減速機（如風電齒輪箱）。
重載工業減速機（如礦山機械用減速機）。
優勢與局限
優點：
扭矩傳遞能力提升3~5倍（多齒均載）；
允許微量軸向移動（適用于浮動安裝）；
抗沖擊和振動性能優異。
缺點：加工成本高（需專用拉刀或插齒機），裝配精度要求嚴苛（齒側間隙≤0.02mm）。
4. 錐形鍵槽（帶錐度鍵）
結構特點
鍵槽與鍵均帶有1:100錐度，通過軸向壓緊實現自鎖。
適用減速機類型
高速齒輪減速機（如透平機械配套減速箱）。
頻繁正反轉的伺服減速機（防止鍵松動）。
優勢與局限
優點：自鎖性強，避免高速運轉下鍵脫落。
缺點：拆卸困難（需專用拔鍵工具），對錐面配合精度要求高（接觸面積≥80%）。
二、按鍵槽加工標準分類
標準類型 典型應用國家 鍵槽尺寸特點 適用減速機場景
GB/T 1095 中國 寬高比固定（如10×8鍵槽寬10mm，深4mm） 通用工業減速機（如SEW、FLENDER)
DIN 6885 德國/歐盟 公差等級細分（JS9、N9等），強調配合精度 高精度行星減速機（如NEUGART）
ANSI B17.1 美國 英制尺寸（如1/2"×1/4"鍵槽） 北美市場定制減速機
JIS B1301 日本 鍵槽深度略深（抗剪切優化） 日系品牌減速機（如住友、Nabtesco）
三、不同減速機類型的鍵槽設計差異
1. 行星減速機
輸入軸鍵槽：
高精度漸開線花鍵（如精密伺服行星減速機）：滿足零背隙傳動要求。
雙平鍵槽對稱分布（重載行星減速機）：平衡扭矩分布，防止單鍵過載。
2. 蝸輪蝸桿減速機
輸入軸鍵槽：
寬型平鍵槽（寬度增加20%）：補償蝸桿軸向力導致的鍵側壓力集中。
鍵槽末端倒圓角（R≥2mm）：減少應力集中，避免疲勞斷裂。
3. 擺線針輪減速機
輸入軸鍵槽：
帶鍵槽延長段：適應偏心軸結構，確保鍵與擺線輪相位對齊。
鍵槽表面高頻淬火（硬度HRC50~55）：增強耐磨性，應對頻繁啟停沖擊。
4. 諧波減速機
輸入軸鍵槽：
無鍵設計（柔輪連接）：多數采用過盈配合或脹緊套，避免鍵槽削弱柔輪強度。
特殊花鍵（定制諧波減速機）：僅用于超大扭矩型號，需與波發生器精密匹配。
四、鍵槽加工與檢測要點
加工工藝
銑削：適用于平鍵、半圓鍵槽，精度IT7~IT8。
拉削：用于花鍵槽，精度可達IT5~IT6，表面粗糙度Ra≤1.6μm。
線切割：高硬度材料（如滲碳淬火軸）鍵槽加工，避免刀具磨損。
檢測項目
寬度公差：用塞規或投影儀檢測，偏差≤±0.015mm。
對稱度：三坐標測量鍵槽中心線與軸線的偏移（要求≤0.02mm）。
表面硬度：顯微硬度計測試鍵槽底部硬度（通常要求比軸體高HRC3~5）。
五、選型與維護建議
選型依據
扭矩需求：
平鍵：適用于扭矩≤500Nm；
花鍵：推薦扭矩≥1000Nm。
轉速限制：
平鍵：較高線速度≤15m/s；
花鍵：線速度可達30m/s（需動平衡校正）。
維護注意事項
定期檢查鍵槽磨損：
使用內徑千分尺測量鍵槽寬度，磨損量超過10%需修復或更換軸。
潤滑防銹：
裝配時涂抹二硫化鉬潤滑脂，減少微動磨損；
長期停用需對鍵槽涂防銹油并包裹防護套。
總結：減速機輸入軸鍵槽的差異主要體現在結構形式、加工標準及適用工況上。平鍵槽經濟通用，花鍵槽承載高效，錐形鍵槽適合高速防松，而半圓鍵槽則服務于小型輕載場景。選型時需綜合扭矩、轉速、精度及維護成本，并嚴格遵循加工與檢測標準，以確保傳動系統可靠性與壽命。

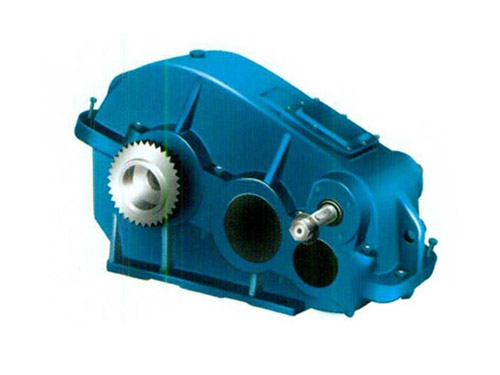

ZQD大速比圓柱齒輪減速機
