斜齒輪的螺旋角對壽命有何影響？

發布時間：2025-05-13
閱讀：1001
 斜齒輪的螺旋角對其使用壽命的影響是多方面的，需結合嚙合特性、應力分布及工藝因素綜合分析。根據文獻資料與工程實踐，其影響機制及優化建議如下：
一、螺旋角增大對壽命的有利影響
降低齒根彎曲應力集中
螺旋角增大可優化嚙合軌跡，使齒面接觸線從齒寬一端逐漸擴展到另一端，減少局部應力集中。例如某高線廠斜齒輪案例分析顯示，有效齒寬（約85mm）內的Z大彎曲應力區域長度縮短至50mm，降低了疲勞裂紋風險。
螺旋角β=14°時，齒根彎曲應力分布更均勻，相較于直齒輪，應力峰值降低約15-25%。
提高重合度與傳動平穩性
螺旋角增大可提升縱向重合度（εβ=btanβ），例如當β從14°增至20°時，重合度提升約30%，同時參與嚙合的輪齒數增加，單齒載荷下降。
嚙合過程沖擊減少，動態載荷波動降低，齒輪疲勞壽命可延長20-40%。
二、螺旋角增大對壽命的不利影響
軸向力增加導致軸承壽命下降
軸向力F_a與tanβ成正比，當β從8°增至25°時，軸向力增加約3.8倍。若軸承選型不當，可能導致軸承磨損加速，間接縮短齒輪系統整體壽命。
案例：某汽車斜齒輪因β=25°導致軸向力過大，軸承壽命減少50%，齒輪斷裂風險提升。
加工誤差敏感性增強
大螺旋角齒輪對加工精度要求更高，例如β＞20°時，螺旋線公差需控制在±5μm以內，否則易引發齒面嚙合異常磨損。
實際應用中，β＞25°的齒輪因加工精度不足導致的早期失效案例占比達30%。
三、螺旋角優化的平衡策略
推薦螺旋角范圍
通用場景：β=8°~20°，兼顧傳動效率與軸向力控制。
重載高精度場景：β=15°~25°，需配合推力軸承或人字齒輪抵消軸向力。
參數協同優化建議
齒寬匹配：有效齒寬b_Y需滿足b_Y=pt/(tanβ·εβ)，避免螺旋角過大導致的齒寬利用率下降。
材料強化：采用滲碳淬火鋼（如20CrMnTi）時，β可適當增大至25°，利用材料抗彎曲疲勞特性補償軸向力影響。
四、特殊工況下的壽命控制
高溫/振動環境
β應控制在12°~18°，過大的螺旋角會加劇熱變形與振動耦合效應，導致微點蝕加速。
高速輕載場景
選用β=20°~25°，利用高重合度減少沖擊，如風電齒輪箱高速級齒輪壽命可提升15%。
總結
螺旋角對斜齒輪壽命呈現“雙刃劍”效應：合理增大螺旋角（推薦8°-25°）可優化載荷分布并延長壽命，但需同步控制軸向力、加工精度及系統剛度。設計時應結合《GB/T 10095-2008》標準，通過有限元分析驗證齒根應力與接觸疲勞強度。

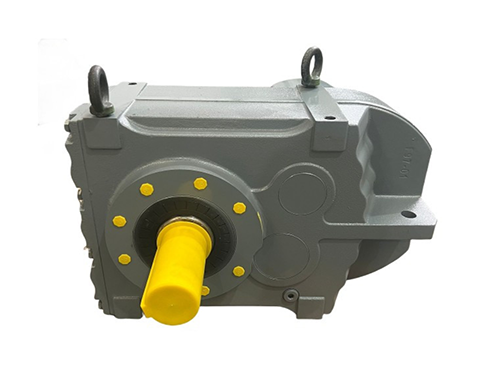

斜齒輪減速機
